Schüttgutboxen GZ-BoxBlock und GZ-BoxBlock Light

GZ BoxBlock Schüttgutboxen
GZ BoxBlock Schüttgutboxen

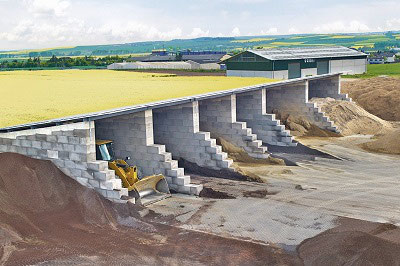

Der GZ-BoxBlock und der GZ-BoxBlock LIGHT finden überall dort Anwendung, wo verschiedene Schüttgüter - ordentlich voneinander getrennt - gelagert werden sollen. Je nach Bedarf und verfügbarem Platz können Sie zwischen einer Steinbreite von 50 cm oder 80 cm wählen.



Innerhalb kürzester Zeit können Materialboxen mit beliebig vielen Fächern entstehen. Notwendige Erweiterungen oder Umbauten bei Nutzungsänderung sind schnell umgesetzt: Zu niedrig gewordene Wände lassen sich durch weitere Lagen erhöhen, zu klein gewordene Boxen durch Versetzen der Trennwände vergrößern. Die GZ-BoxBlock-Steine können auch als Trenn- und Lärmschutzwände eingesetzt werden.



Anwender

Der GZ-BoxBlock ist geeignet für den Baustoffhandel, Unternehmen aus dem Garten-, Landschafts- und Tiefbaubau, Industriebetriebe, Landwirtschaft, Recyclinganlagen, Deponien, Kompostierungsanlagen und kommunale Bauhöfe.



Aufbau

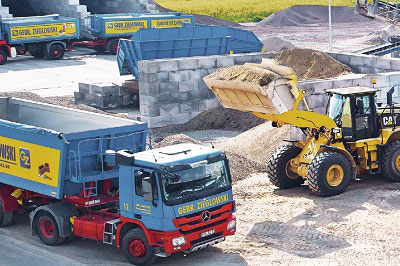

Auf befestigten Flächen (gepflastert, asphaltiert, betoniert) kann der GZ-BoxBlock unmittelbar aufgesetzt werden. Das Versetzen erfolgt direkt vom LKW aus oder mit Mobilbagger mit einer Blockklemme. Durch seine Verzahnung (Betonfeder an der Oberseite, Nut an der Unterseite) und das hohe Eigengewicht wird ein stabiler Halt garantiert.



Planung

Die Planung von Schüttgutboxen ist denkbar einfach:

An den Ecken und an der Einbindung von Zwischenwänden sind Ergänzungssteine notwendig, sonst werden zu über 90% Normalsteine verwendet.

GZ-BoxBlock Light

Das stabile Schüttgut-Lagersystem auf wenig Raum - bei einer Steinbreite von nur 50 cm

Mit dem GZ-BoxBlock LIGHT schaffen Sie auch dort Ordnung mit System, wo wenig Raum zur Verfügung steht. Aufgrund der geringeren Wandstärke ist er dort optimal geeignet, wo nur ein begrenzter Platz zum Aufbau von Schüttgutboxen zur Verfügung steht. Bei der Erstellung von Anlagen mit vielen Trennwänden gewinnen Sie damit zusätzliche Fläche für das Schüttgut. Er wird häufig eingesetzt für niedrige Schütthöhen oder leichtere Materialien.



Die Anschütthöhen werden gesteigert, wenn die vorhandenen senkrechten Hohlkammern bewehrt und mit Beton verfüllt werden. Über eine Anschlussbewehrung in den Hohlkammern kann der GZ-BoxBlock LIGHT mit dem Fundament verbunden werden. Bei geringerer Wandstärke sind dann sogar höhere Schütthöhen als bei den 80 cm breiten Schwergewichtssteinen möglich.



Das GZ-BoxBlock LIGHT-System besteht aus Normal-, Halb- und Eckstein sowie Überbindestein, der für die Einbindung von Zwischenwänden verwendet wird.

GZ BoxBlock Schüttgutboxen

GZ-BoxBlock Light verfügen über Hohlkammern für Bewehrung und Beton-Verfüllung

Normalstein mit Nut und Feder
Normalstein mit Nut und Feder
Eckstein mit halbseitiger Nut und Feder
Eckstein mit halbseitiger Nut und Feder
Halber Stein mit Nut und Feder
Halber Stein mit Nut und Feder
Überbindestein mit halbseitiger Nut und Feder
Überbindestein mit halbseitiger Nut und Feder

Technische Daten

Schütthöhen


Planungs- und Verlegebeispiele

GZ-BoxBlock

Das stabile Schüttgut-Lagersystem - mit 80 cm breiten Schwergewichtssteinen

Der vielseitige Schwergewichtsstein für Schüttgutboxen, Trennwände und für das Abfangen von Böschungen. Ein System, das sich flexibel an alle Lagerwünsche anpasst. Überwiegend werden Normalsteine verwendet. Durch entsprechende Eck- und Ergänzungssteine werden im Aufbau Eckausbildungen und Zwischenwände mit Verbundwirkung ermöglicht.



Auf Wunsch können für die oberste Lage Abdecksteine geliefert werden.


Normalstein mit Nut und Feder
Normalstein mit Nut und Feder
Eckstein mit halbseitiger Nut und Feder
Eckstein mit halbseitiger Nut und Feder
Halber Stein mit Nut und Feder
Halber Stein mit Nut und Feder

Auf befestigten Flächen (gepflastert, asphaltiert, betoniert) können die Steine unmittelbar aufgesetzt werden. Durch seine Verzahnung (Betonfeder an der Oberseite, Längsnut an der Unterseite) und das hohe Eigengewicht wird ein stabiler Halt garantiert. Das Versetzen erfolgt direkt vom Lkw aus oder mit Mobilbagger mit einer Blockklemme.

Produktmerkmale

  • Vielseitig einsetzbar
  • einfache Verarbeitung
  • kostengünstig
  • schnell versetzbar
  • günstige Abmessungen
  • wertbeständig

Anschütthöhen verschiedener Schüttgütern

Technische Daten

Anschütthöhen


Planungs- und Verlegebeispiele

Prospekt-Download
