Mauerstatik für GZ Schalungssteine

Hier er­hal­ten Sie Be­weh­rungs­vors­chlä­ge laut Mu­ster­sta­tik für Mau­ern aus GZ Scha­lungs­stei­nen/­Schal­stei­nen inkl. Stütz­mau­ern.

GZ Schalungssteine, Schalsteine & Mauerstatik & Aufbau

Gründung

Es er­folgt ein Aus­hub von ca. 50 cm Tiefe und das Ein­bringen so­wie Ver­dich­ten ei­ner ca. 30 cm star­ken Frost­schutz­schicht, Fun­dament­stärke ca. 20 cm. Bei schlech­tem, nicht trag­fähi­gem Bau­grund oder Mau­er­höhen über 1 m sol­lte grund­sätz­lich eine frost­freie Grün­dung er­fol­gen. Die Grün­dungst­iefe be­trägt dann 80 cm und das Be­ton­fun­da­ment sol­lte min. 20 cm stark sein. Bei frei­ stehen­den Mau­ern be­trägt die Fun­da­ment­breite min. 10 cm mehr als die Wand­stärke. Bei größeren Wand- und Hin­ter­füllungs­hö­hen (Stütz­mau­ern) sol­lte die Aus­führung von Fun­da­men­ten als Stütz­wand­fuß (ähn­lich L-Stein) aus­ge­legt wer­den. Die Fu­nda­ment­stärke sol­lte min. 25 cm und die Fun­da­ment­breite ca. 60 % der Mau­er­höhe be­tra­gen.


Mauerhöhen/Statik

Im Fol­gen­den er­hal­ten Sie Be­wehrungs­vor­schlä­ge ge­mäß Mus­ter­sta­tik für die Er­stel­lung von Mau­ern mit GZ-Scha­lungs­stei­nen. Die An­gaben in un­seren sta­tischen Be­rech­nungen bil­den häufig vor­kom­mende Last­fälle ab. So kommt es oft vor, dass ver­schie­de­ne Be­las­tungen und Gelän­de­for­men vor­lie­gen. Des Wei­te­ren kön­nen un­ter­schied­liche Ver­kehrs­lasten auf dem Grund­stück hin­zu­kom­men.

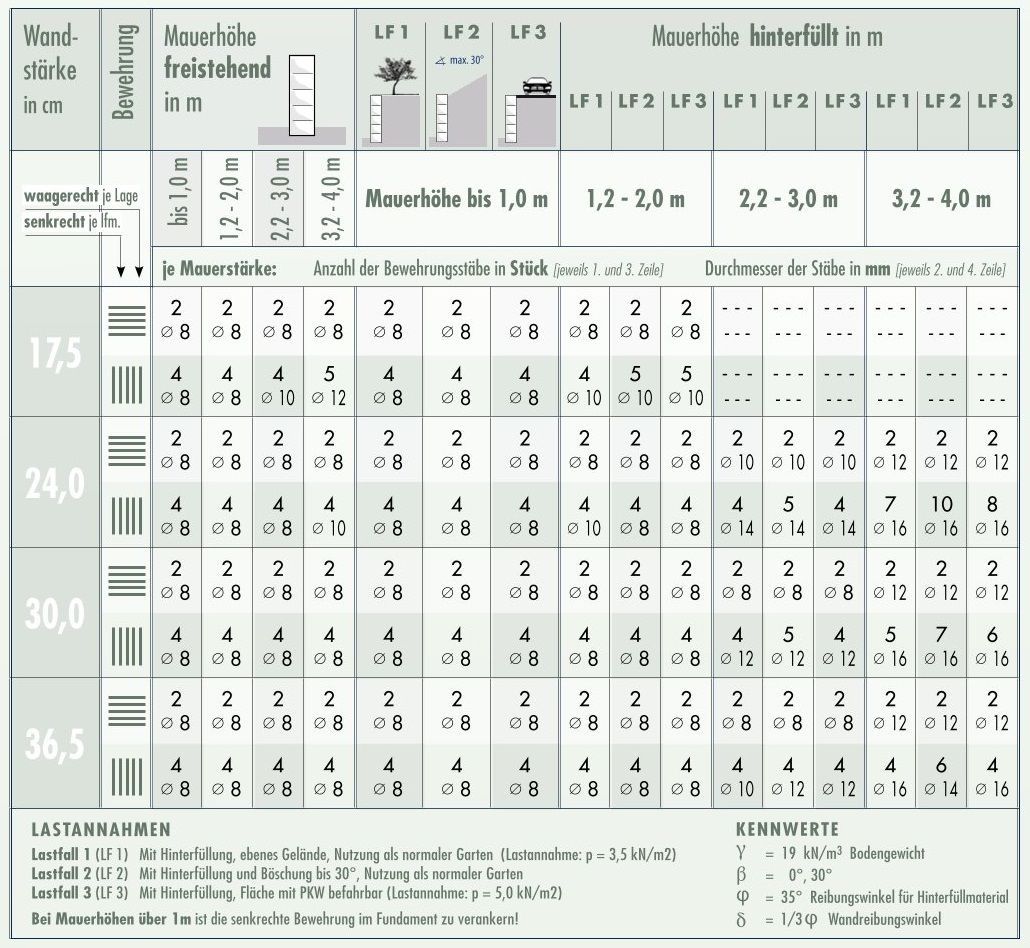

Die Be­wehrungs­vor­schlä­ge gel­ten zum ei­nen für frei ­steh­en­de Mau­ern und zum an­de­ren für hin­ter­fül­lte Mau­ern (Last­fälle LF1, LF2, LF3), je­weils in ver­schie­de­nen Höhen. Zur Sta­bi­li­sierung sind Be­wehrungs­eisen so­wohl waage­recht als auch senk­recht ein­zu­set­zen. Die fol­gen­de Dar­stel­lung gibt hier­zu Aus­kunft, wel­che Be­wehrungs­stäbe (Durch­messer) in wel­cher Stück­zahl (St.) waage­recht und senk­recht ein­zu­set­zen sind.

Die An­ga­ben in un­se­ren sta­ti­schen Be­rech­nun­gen bil­den häu­fig vor­kom­men­de Last­fäl­le ab. Es kommt je­doch auch vor, dass ver­schie­de­ne Be­las­tun­gen und Ge­län­de­for­men vor­lie­gen. Des Wei­te­ren kön­nen un­ter­schied­li­che Ver­kehrs­las­ten auf dem Grund­stück hin­zu­kom­men. Die Be­weh­rungs­vor­schlä­ge aus un­se­rer Mus­ter­sta­tik für ver­schie­de­ne Wand­auf­bau­ten sind Bei­spie­le und oh­ne Ge­währ. Ei­ne sach­ge­rech­te Aus­sa­ge un­ter Be­rück­sich­ti­gung der ört­li­chen Ge­ge­ben­hei­ten kann nur ein Sta­ti­ker ge­ben.


Gewicht, Füllbeton

Hier er­hal­ten Sie zu­sätz­li­che An­ga­ben zu un­se­ren je­wei­li­gen Scha­lungs­stei­nen wie:

  • Stück je Palette
  • Gewicht in kg/Stück
  • Stück je m²
  • Füllbeton l/m² Wand
  • Betonkern in cm

So sind je Pa­let­te für einen 17,5 Nor­mal­stein 72 Stück auf einer Pa­let­te. Ein sol­cher Scha­lungs­stein wiegt ca. 20 kg. 10 Nor­mal­stei­ne de­cken ei­ne Flä­che von 1 m² ab. Es wer­den je m² Wand­ober­flä­che ca. 80 l an Füll­be­ton be­nö­tigt.

GZ Schalungssteine / Schalsteine, Steinhöhe 20 cm

WAND-

STÄRKE

 in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

STÜCK

je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLLBETON

l/m² Wand

BETONKERN

Breite in cm

  Normalstein 50,0 x 17,5 x 20 999 074 990 101 72 20 10 80 9
  End-/Eckstein 1/1 42,5 x 17,5 x 20 999 081 990 118 36 18
17,5 Endstein 1/2 17,5 x 17,5 x 20 999 098 990 125 72 9
  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5 998 084 994 567 50 13
  Flache Abdeckplatte 49 x 25 x 4,0 974 620 990 835 96 13
  Pfeiler-Abdeckplatte 45 x 45 x 4,5 - 7,0 995 052 995 045 20 25

  Normalstein 50,0 x 24 x 20 999 012 990 132 60 23 10 135 15,5
  End-/Eckstein 1/1 49,0 x 24 x 20 999 029 990 149 30 25
 24,0 Endstein 1/2 24,0 x 24 x 20 999 036 990 156 60 13
  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 994 048 994 109 48 18
  Flache Abdeckplatte 49 x 35 x 4,0 974 637 992 563 64 18

  Normalstein 50,0 x 30 x 20 999 128 990 163 48 26 10 186 21,5
  End-/Eckstein 1/1 50,0 x 30 x 20 999 135 990 170 24 29
30,0 Endstein 1/2 25,0 x 30 x 20 999 142 990 187 48 15
  Satteldach-Abdeckplatte 49 x 40 x 3,5 - 5,5 998 091 994 802 48 20

Ras­ter­maß: ver­ti­kal: 20 cm, ho­ri­zon­tal: 25 cm

GZ Schalungssteine / Schalsteine, Steinhöhe 25 cm

WAND-

STÄRKE

in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

STÜCK
je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLLBETON

l/m² Wand

BETONKERN

Breite in cm

  Normalstein 50,0 x 17,5 x 25 990 804 - - - 60 25 8 80 9
  End-/Eckstein 1/1 42,5 x 17,5 x 25 990 811 - - - 36 23
17,5 Endstein 1/2 17,5 x 17,5 x 25 990 828 - - - 72 11
  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5 998 084 994 567 50 13
  Flache Abdeckplatte 49 x 25 x 4,0 974 620 990 835 96 13
  Pfeiler-Abdeckplatte 45 x 45 x 4,5-7,0 995 052 995 045 20 25

  Normalstein 50,0 x 24 x 25 990 040 - - - 50 28 8 135 15,5
  End-/Eckstein 1/1 49,0 x 24 x 25 990 057 - - - 30 30
 24,0 Endstein 1/2 24,0 x 24 x 25 990 064 - - - 60 16
  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 994 048 994 109 48 18
  Flache Abdeckplatte 49 x 35 x 4,0 974 637 992 563 64 18

Ras­ter­maß: ver­ti­kal: 25 cm, ho­ri­zon­tal: 25 cm;

GZ PLANSchalungsstein für den Schwimmbad-Bau

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR FARBE

STÜCK

je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLLBETON

l/m² Wand

BETONKERN

Breite in cm

Normalstein

50,0 x 24 x 25 972 558  grau 50 28 8 140 16

End-/Eckstein 1/1

49,0 x 24 x 25 972 565 grau 30 30

Endstein 1/2

24,0 x 24 x 25 972 572 grau 60 16

Ras­ter­maß: ver­ti­kal: 25 cm, ho­ri­zon­tal: 25 cm;
