GZ Schalungssteine & Planungstool, Mauerstatik

Schalungssteine anthrazit
Schalungssteine

Die belastbare Mauer in Planstein-Qualität in 17,5 cm, 24 cm und 30 cm Wandstärken

Das GZ Schalungsstein-System eig­net sich für die schnelle und ein­fache Her­stel­lung von mas­si­ven Be­ton­wänden - bei Be­darf auch mit ein­ge­leg­ter Be­weh­rung für eine größere Last­auf­nah­me. Die glat­te ebe­ne Sicht­fläche und eine um­laufen­de Fase und Nut er­zeu­gen ein har­mo­nisches Fugen­bild.

Das System ist viel­seitig ein­setz­bar als Garten­mauer, Stützwand, Sicht- und Lärm­schutz­wand aber auch für Teich- und Schwimm­becken.

Schalungssteine für Schwimmbad

Das GZ-Scha­lungs­stein-Sys­tem be­steht aus Nor­mal­stei­nen so­wie Eck- und End­stei­nen zur Aus­bil­dung von Mauer­werks­öffnungen, Ecken oder seit­lichen Abschlüssen. Seit­lich, in den Stei­nen, an­ge­ord­nete Stege sor­gen für eine Ver­schiebe­siche­rung. Darüber hin­aus sind pas­sen­de Pfei­ler und Ab­deck­plat­ten er­hält­lich.

Als Ser­vice bie­ten wir eine Mus­ter­sta­tik mit Be­weh­rungs­vor­schlä­gen sowie ein Pla­nungs­tool für die Er­mitt­lung des not­wen­di­gen Stein­be­darfs mit ei­ner 3D-Vi­sua­li­sie­rung der ge­plan­ten Mau­er (siehe unten).

GZ Scha­lungs­stei­ne eig­nen sich eben­so bes­tens für die Er­stel­lung von Hoch­bee­ten. So er­zie­len Sie gleich­zei­tig ei­ne schö­ne Gar­ten­ge­stal­tung und kön­nen die Mü­he im Gar­ten re­du­zie­ren. Die An­wen­dung von GZ Scha­lungs­stei­nen bie­tet da­bei vie­le Mög­lich­kei­ten für ei­ne in­di­vi­du­el­le Mo­del­lie­rung von klei­nen und gro­ßen Gär­ten.

Hochbeet Schalungssteine in Farbe


GZ Schalungssteine / Schalsteine, Steinhöhe 20 cm

Produktmerkmale

  • Steinhöhe 20 cm
  • Schalungssteine 17,5 cm, 24 cm und 30 cm Wandstärke
  • Steinbedarf: 10 Stück/m²
  • ebene, glatte Sichtfläche
  • umlaufende Fase und Nut
  • End- und Ecksteine lieferbar
  • Aussparungen für Bewehrung
  • planparallele Fertigung
  • geschliffene Steinober-
    und -unterseite
  • optimale Maßgenauigkeit

Technische Daten, Maße

GZ Scha­lungs­stei­ne in 17,5 cm, 24 cm und 30 cm Wand­stär­ken zeich­nen sich durch fol­gen­de Ma­ße aus:

Nor­mal­stei­ne sind im For­mat 50 x 17,5 x 20 cm, 50 x 24 x 20 cm und 50 x 30 x 20 cm erhält­lich in den Farben "grau" und "anthrazit". Dar­über hin­aus sind Eck- und End­stei­ne ver­füg­bar. Pas­sen­de Ab­deck­plat­ten bie­ten wir in der Far­be "an­thra­zit". Die de­tail­lier­ten Ma­ße sind der nach­ste­hen­den Ta­bel­le zu ent­neh­men.

WAND-

STÄRKE

 in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

  Normalstein 50,0 x 17,5 x 20 999 074 990 101
  End-/Eckstein 1/1 42,5 x 17,5 x 20 999 081 990 118
17,5 Endstein 1/2 17,5 x 17,5 x 20 999 098 990 125
  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5  - - -  994 567
  Flache Abdeckplatte 49 x 25 x 4,0  - - -  990 835
  Pfeiler-Abdeckplatte 45 x 45 x 4,5 - 7,0  - - -  995 045

  Normalstein 50,0 x 24 x 20 999 012 990 132
  End-/Eckstein 1/1 49,0 x 24 x 20 999 029 990 149
 24,0 Endstein 1/2 24,0 x 24 x 20 999 036 990 156
  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 - - - 994 109
  Flache Abdeckplatte 49 x 35 x 4,0 - - - 992 563

  Normalstein 50,0 x 30 x 20 999 128 990 163
  End-/Eckstein 1/1 50,0 x 30 x 20 999 135 990 170
30,0 Endstein 1/2 25,0 x 30 x 20 999 142 990 187
  Satteldach-Abdeckplatte 49 x 40 x 3,5 - 5,5 - - - 994 802

GZ Schalungssteine / Schalsteine, Steinhöhe 25 cm

Produktmerkmale

  • Steinhöhe 25 cm
  • Schalungssteine 17,5 cm und 24 cm Wandstärke
  • Steinbedarf: 8 Stück/m²
  • ebene, glatte Sichtfläche
  • umlaufende Fase und Nut
  • End- und Ecksteine lieferbar
  • Aussparungen für Bewehrung
  • planparallele Fertigung
  • geschliffene Steinober-
    und -unterseite
  • optimale Maßgenauigkeit

Technische Daten, Maße

GZ Schalungs­stei­ne in Stein­hö­he 25 cm zeich­nen sich durch fol­gen­de Ma­ße aus:

Nor­mal­stei­ne sind im For­mat 50 x 17,5 x 25 cm und 50 x 24 x 25 cm in der Far­be "grau" er­hält­lich. Dar­über hin­aus sind Eck- und End­stei­ne ver­füg­bar. Pas­sen­de Ab­deck­plat­ten bie­ten wir in der Far­be "an­thra­zit". Die de­tail­lier­ten Ma­ße sind der nach­ste­hen­den Ta­bel­le zu ent­neh­men.

WAND-

STÄRKE

in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

FARBE

  Normalstein 50,0 x 17,5 x 25 990 804 grau
  End-/Eckstein 1/1 42,5 x 17,5 x 25 990 811 grau
17,5 Endstein 1/2 17,5 x 17,5 x 25 990 828 grau
  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5 994 567 anthrazit
  Flache Abdeckplatte 49 x 25 x 4,0 990 835 anthrazit
  Pfeiler-Abdeckplatte 45 x 45 x 4,5-7,0 995 045 anthrazit

  Normalstein 50,0 x 24 x 25 990 040 grau
  End-/Eckstein 1/1 49,0 x 24 x 25 990 057 grau
 24,0 Endstein 1/2 24,0 x 24 x 25 990 064  grau
  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 994 109 anthrazit
  Flache Abdeckplatte 49 x 35 x 4,0 992 563 anthrazit

GZ PLANSchalungsstein für den Schwimmbad-Bau

Un­be­grenz­tes Schwim­men in Ih­rem ei­ge­nen Pool ge­nie­ßen

Schalungssteine für Schwimmbad

Nach gründ­li­cher Schwimm­bad-Pla­nung in­klu­si­ve der er­for­der­li­chen In­stal­la­tio­nen (Zu- und Ab­fluss­roh­re, Strom, Fil­ter­an­la­ge) kommt als nächs­tes der Bau­gru­ben­aus­hub, das Ein­scha­len, Ar­mie­ren und Be­to­nie­ren der Bo­den­plat­te. Aus der Bo­den­plat­te las­sen Sie ei­ne An­schluss­be­weh­rung von ca. 40 cm heraus­ra­gen. Die Be­cken­wän­de des Pools wer­den dann mit GZ-Scha­lungs­stei­nen er­rich­tet.



In un­se­rem GZ-Scha­lungs­stein-Pros­pekt sind das Ver­set­zen und Ver­fül­len mit Be­ton so­wie emp­foh­lene Ab­dich­tun­gen aus­führ­lich be­schrie­ben. Das Ver­put­zen der Pool-In­nen­wän­de er­folgt mit ei­nem was­ser­fes­ten Putz. Ab­schlie­ßend wird das Be­cken mit ei­ner Schwimm­bad­fo­lie aus­ge­legt. Das Ab­dich­ten der Fo­lie fällt um so leich­ter, je we­ni­ger Schnitt­kan­ten und Stö­ße sie hat.

GZ Schalungssteine für Schwimmbad

Produktmerkmale

  • Wandstärke: 24 cm
  • Steinhöhe: 25 cm
  • Steinbedarf: nur 8 Stück/m²
  • ebene, glatte Sichtfläche
  • ohne Fase
  • End- und Ecksteine lieferbar
  • Aussparungen für Bewehrung

Technische Daten, Maße

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR FARBE

Normalstein

50,0 x 24 x 25 972 556  grau

End-/
Eckstein 1/1

49,0 x 24 x 25 972 563 grau

Endstein 1/2

24,0 x 24 x 25 972 570 grau

Mauerplaner inkl. Rechner Steinbedarf

Weiter zum MAUERPLANER

Hier kön­nen Sie Ihren Stein­be­darf für eine Mauer aus GZ Schalungs­steinen / Schal­stei­nen be­rech­nen las­sen. Außer­dem wird Ihnen die Mauer in 3D vi­sua­li­siert. Wählen Sie ein­fach die ge­wünsch­te Form, Farbe, Wand­stär­ke, Hö­he, Länge aus. Der Stein­be­darf wird daraus auto­ma­tisch be­rech­net und an­ge­zeigt. Die 3D-Vi­sua­li­sie­rung wird Ih­nen gleich­zei­tig in ei­ner na­tur­na­hen und in ei­ner sche­ma­ti­schen Dar­stel­lung an­ge­zeigt. Im Bild an­bei ist die sche­ma­ti­sche Dar­stel­lung aus­ge­wählt.

Mauerplaner
Mauerplaner


Mauerstatik

Anleitung Maueraufbau


Anleitung Maueraufbau



GZ Gabionen mit GZ Schalungssteinen

GZ Gabionen mit GZ Schalungssteinen
GZ Gabionen mit GZ Schalungssteinen


Projektbeispiele



Prospekt-Download

Hier er­hal­ten Sie den Gesamt­prospekt zu den GZ Scha­lungs­stei­nen.

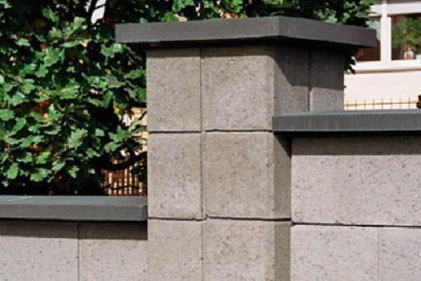

Pfleiler

Qua­dra­ti­sche Pfei­ler von 35 x 35 cm kön­nen aus 4 Stück 17,5-er End­stei­nen er­stellt wer­den.

Die Be­weh­rungs­füh­rung von der Mau­er zum Pfei­ler ist durch Ein­schnei­den von Schlit­zen in den End­stein mög­lich.

Der An­schluss der Mau­er an ei­nen Pfei­ler er­folgt mit Eck- und End­stei­nen im Wech­sel je La­ge.

Zur Ab­de­ckung des Pfei­lers sind Spitz­dach-Pfei­ler­ab­de­ckun­gen im For­mat 45 x 45 cm erhält­lich.



Abdeckplatten

Weiter zu passen­den Ab­deck­platten.

Zur Ab­deckung von Mauern kön­nen auf die je­wei­li­ge Wand­stärke ab­ge­stimmte Sattel­dach-Ab­deck­plat­ten ge­liefert wer­den.
