3D Mauerplaner: Rech­ner für GZ Scha­lungs­steine / Schal­stei­ne

Der Mauer­pla­ner  ist ein di­gi­ta­les Pla­nungs­tool (on­line-Rech­ner), das Heim­wer­kern und Pro­fis hilft, Bau­pro­jek­te ins­be­son­dere mit Be­ton­scha­lungs­stei­nen oder mit Be­ton­block­stei­nen prä­zi­se zu kal­ku­lie­ren.



Kernfunktionen des Mauerplaners:

  • Materialbedarf ermitteln: Das Tool be­rech­net an­hand der Mau­er­maße (Län­ge, Hö­he, Di­cke) die exak­te An­zahl der be­nö­tig­ten Nor­mal-, End- und Eck­stei­ne.
  • Visualisierung: Un­ser Mau­er­pla­ner bie­tet ei­ne 3D-Vor­schau, um das op­ti­sche Er­geb­nis der Gar­ten- oder Stütz­mau­er vor­ab zu prü­fen.
  • Sta­tik-Hin­wei­se inkl. be­nötig­tem Be­ton und Be­weh­rungs­kal­ku­la­tion von Scha­lungs­stei­nen: Wir ge­ben Ori­en­tie­rung zur Sta­tik für ver­schie­de­ne Wand­stär­ken, für die be­nö­tig­ten Be­weh­rungs­stä­be (ho­ri­zon­tal und ver­ti­kal) so­wie für die Be­ton­men­gen.

Hier kön­nen Sie also ein­fach Ih­ren Stein­be­darf be­rech­nen las­sen. Wäh­len Sie dazu die ge­wünsch­te Form, Stein­höhe, Far­be, Wand­stär­ke, Wand­höhe und Wand­län­ge aus. Der Stein­be­darf wird da­raus au­to­ma­tisch inkl. Ar­ti­kel­num­mern be­rech­net und an­ge­ge­ben.

Die 3D-Vi­sua­li­sie­rung wird Ih­nen in ei­ner na­tur­na­hen oder in ei­ner sche­ma­ti­schen Dar­stel­lung an­ge­zeigt.

Darüber hi­naus er­hal­ten Sie in der Sta­tik­über­sicht für die Scha­lungs­stei­ne Hin­wei­se für den be­nö­tig­ten Be­ton und für die Be­weh­rungs­kal­ku­la­tion.

zum 3D Mauerplaner

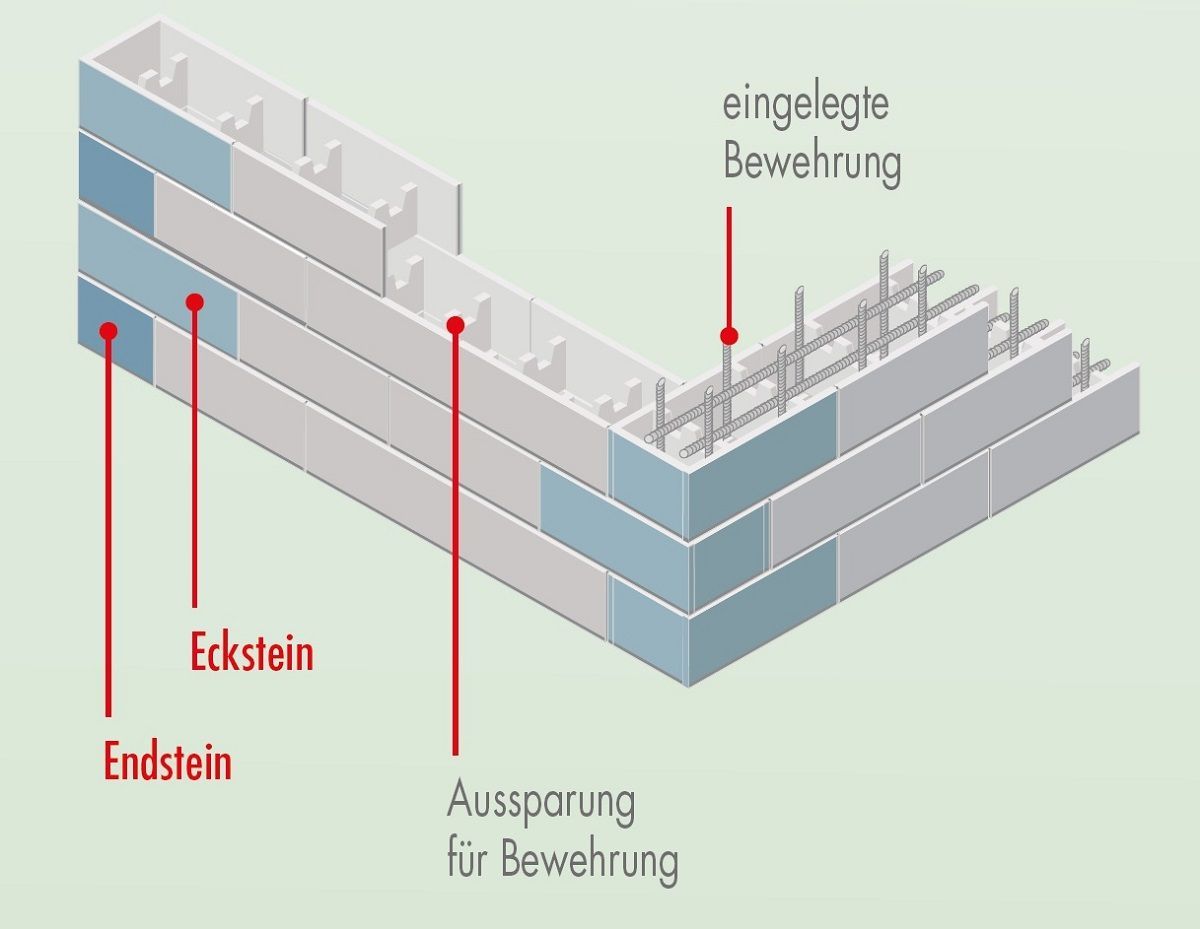

Das GZ-Schalungsstein-System

Das GZ-SCHALUNGSSTEIN-SYSTEM besteht aus Normal- sowie Eck- und Endsteinen zur Ausbildung von Mauerwerksöffnungen, Ecken oder seitlichen Abschlüssen. Eine umlaufende Fase und Nut erzeugen ein harmonisches Fugenbild und sorgen für eine ansprechende Optik. Es lassen sich langlebige und stabile Mauerkonstruktionen realisieren.

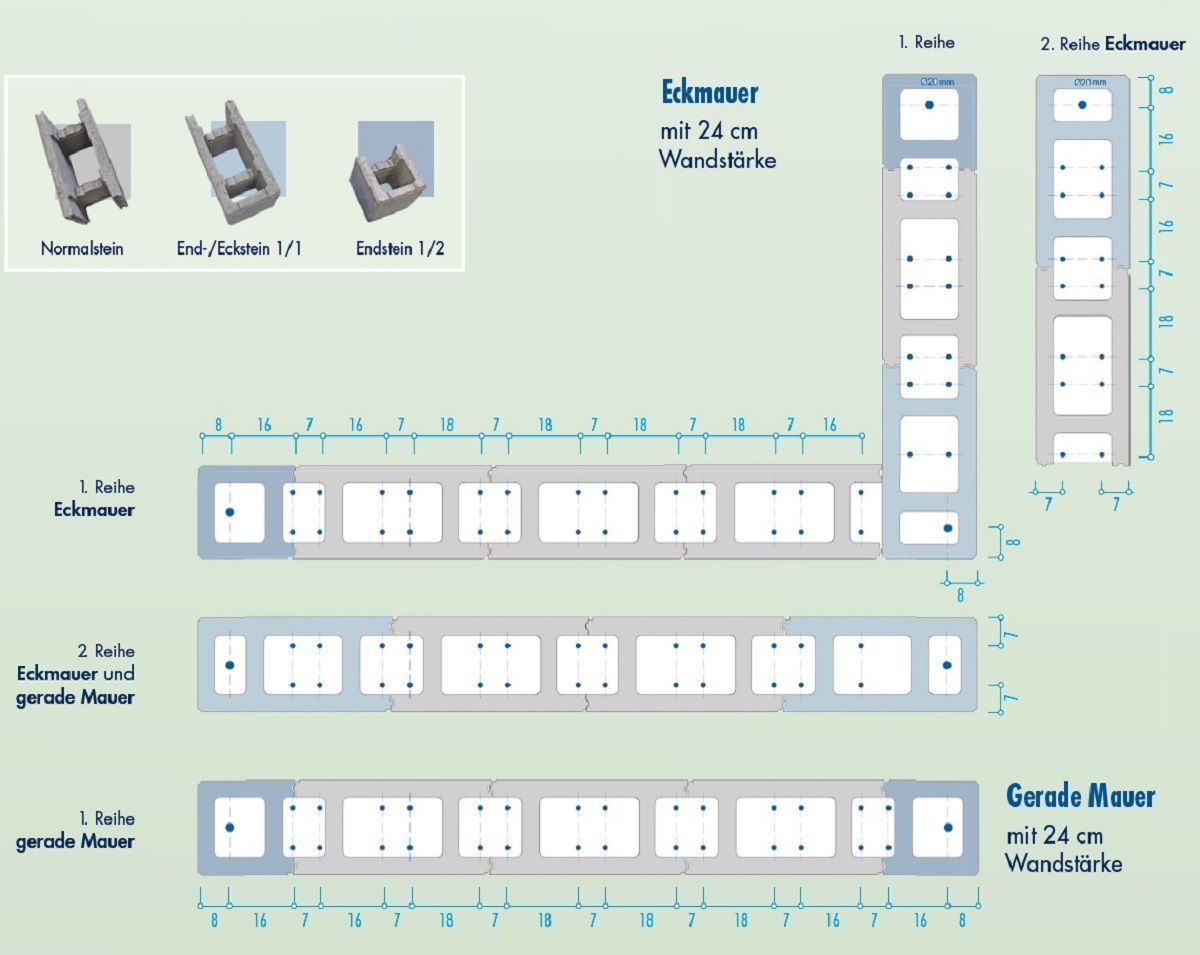

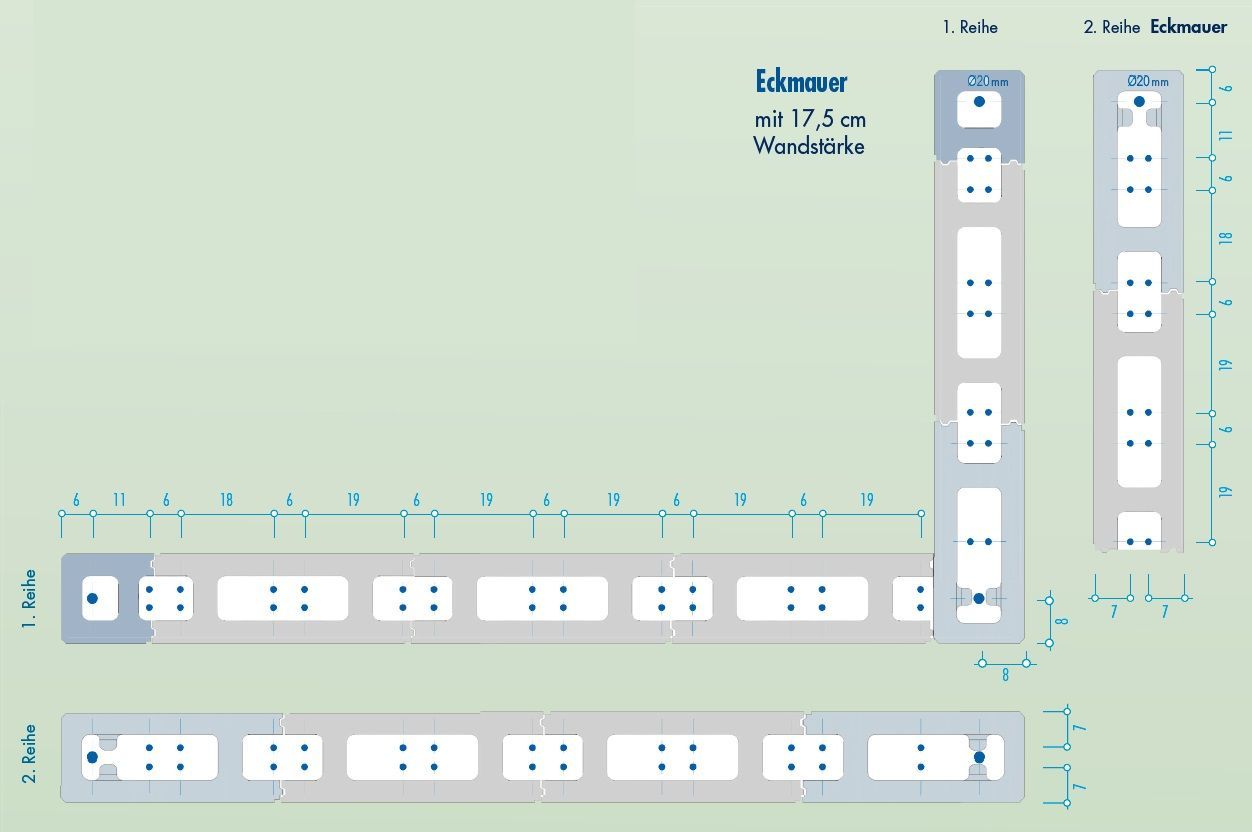

Eckverbände erstellen

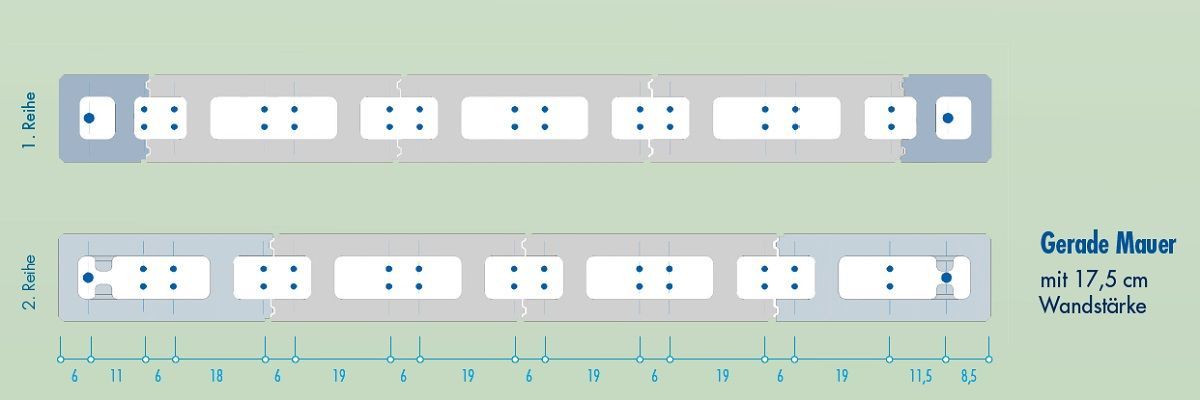

Je Ecke wird pro Lage ein Eckstein verarbeitet. Für seitliche Abschlüsse wird im Wechsel je Lage ein Endstein 1/2 und 1/1 benötigt.

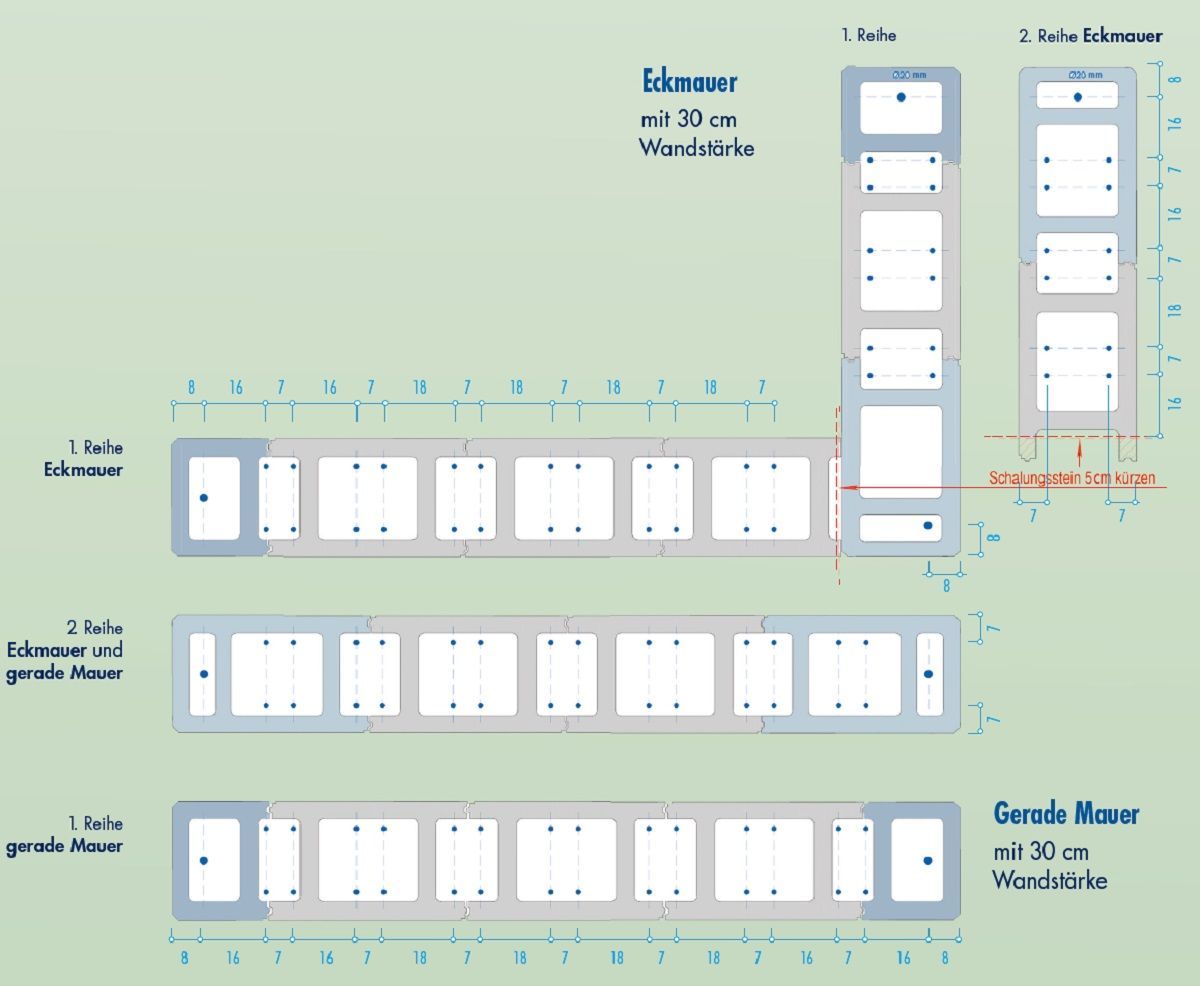

Bei 30 cm Wandstärke wird zusätzlich ein Normalstein auf 45 cm gekürzt.


Bei 36,5 cm Wandstärke kürzen Sie einen Normalstein auf 38,5 cm.

Mauerplaner Schalungssteine

Bei frei­ ste­hen­den Mau­ern be­trägt die Fun­da­ment­brei­te min. 10 cm mehr als die Wand­stär­ke. Bei größeren Wand- und Hin­ter­fül­lungs­höhen (Stütz­mau­ern) sol­lte die Aus­führung von Fun­da­men­ten als Stütz­wand­fuß (ähnlich L-Stein) aus­ge­legt wer­den.

Die Ans­chluss­be­weh­rung aus dem Fun­da­ment lässt man bis ca. 40 cm über die Ober­kante des Fun­da­ments heraus­ragen.

Anschlußbewehrung GZ-Scha­lungs­stein

Mauerplaner Schalungssteine
Mauerplaner Schalungssteine
Mauerplaner für Schalungssteine
Mauerplaner Schalungssteine

Technische Hinweise

Pro­duk­tions­be­ding­te Farb­ab­wei­chun­gen, Kalk­aus­blü­hun­gen und Struk­tur­ab­wei­chun­gen sind tech­nisch un­ver­meid­bar und kein Re­kla­ma­tions­grund. Grund hier­für sind Schwan­kun­gen der Ei­gen­far­ben der na­tür­li­chen Roh­stof­fe, die Un­ter­schied­lich­keit der Fer­ti­gungs­zeit­punk­te so­wie fer­ti­gungs- und roh­stoff­be­ding­te Schwan­kun­gen in der Be­ton­zu­sam­men­set­zung.

Tech­ni­sche Än­de­run­gen vor­be­hal­ten.

Weitere Informationen

GZ Schalungssteine, Mauerstatik, Anleitung Maueraufbau

Hier fin­den Sie al­les für Mau­ern aus GZ Scha­lungs­stei­nen/­Schal­stei­nen. Sie er­hal­ten wich­ti­ge In­for­ma­tio­nen zur Mau­er­sta­tik. Eben­so er­hal­ten Sie ei­ne An­lei­tung zum Mau­er­auf­bau.

Schalungssteine Schalsteine
Mauerplaner

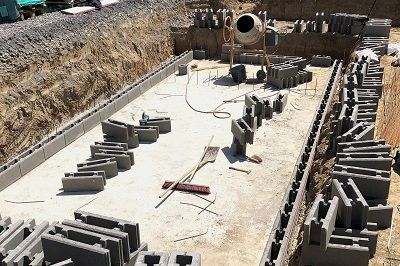

Maueraufbau GZ-Schalungssteine
