KLB-Plan-Blöcke SW1

Wärmedämmblöcke für Niedrigenergie- und Passivhäuser / Zulassung Z-17.1-730

KLB-Plan-Blö­cke SW1 ent­spre­chen ge­schlitz­ten Voll­blö­cken und sind Wär­me­dämm­blö­cke für Nie­drig­ener­gie­häu­ser nach EnEV 2016, Ener­gie­ef­fi­zienz­häu­ser KfW-55, KfW-40 oder Pas­siv­häu­ser. In Ver­bin­dung mit KLB-Dünn­bett­mör­tel er­ge­ben sich für die­ses Mau­er­werk bes­te Wer­te der Wär­me­leit­fä­hig­keit (λR ≥ 0,10 W/mK) je nach Roh­dich­te- und Fes­tig­keits­klas­se. Mit die­sen Stei­nen kön­nen nach den An­for­de­run­gen der EnEV Nie­drig­ener­gie­häu­ser mit 36,5 cm di­cken Au­ßen­wän­den oh­ne Zu­satz­däm­mung er­stellt wer­den.

KLB-Plan-Blö­cke SW1 sind vom Deut­schen Insti­tut für Bau­tech­nik (DIBt), Ber­lin, bau­auf­sicht­lich zu­ge­las­sen, Zu­las­sung Z-17.1-730.

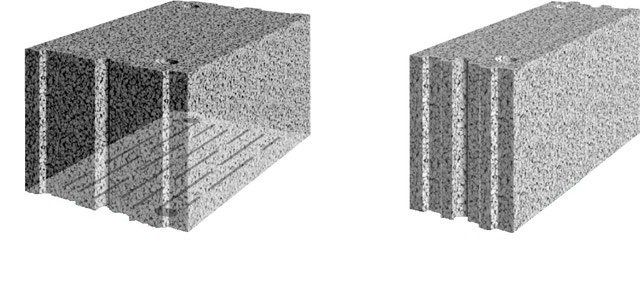

KLB-Plan-Blöcke SW1



KLB-Plan-Blöcke SW1 - Z-17.1-730

Wanddicke cm 24,0 30,0 36,5 42,5 49,0
Format   16 DF 20 DF 10 DF 12 DF 14 DF 16 DF
Länge mm 497 497 247 247 247 247
 Breite mm 240 300 300 365 425 490
 Höhe mm 249 249 249 249 249 249
Anzahl
Kammer-/
Schlitzreihen
  6 7 7 6 11 13
Festigkeitsklasse
(mittlere
Festigkeit)
(N/
mm²)

2
(2,5)

4
(5,0)

2
(2,5)

4
(5,0)

2
(2,5)

4
(5,0)

2
(2,5)

2
(2,5)

Druckspannung
σ0 m. LM 21
MN/
0,5 0,9 0,5 0,9 0,5 0,9 0,5 0,5
 Charakter. Wert
Druckfestig-
keit fk
MN/
1,5 2,7 1,5 2,7 1,5 2,7 1,5 1,5
Rohdichte-
klasse
  0,45 0,60 0,45 0,60 0,45 0,60 0,45 0,45
Berechnungsgewicht m. DBM kN/m³ 5,5 7,0 5,5 7,0 5,5 7,0 5,5 5,5
Wärmeleitzahl
λR m.
DBM
W/
mK
0,10 0,14 0,10 0,14 0,10 0,14 0,10 0,10

W.-durchlass-
widerstand
RT *) m. DBM

m²K/
W
2,38* 1,99 3,28 2,42 3,93 2,89 4,53 5,18
U-Wert
m. DBM
W/
m²K
 0,37* 0,50 0,30 0,41 0,25 0,35 0,22 0,19
Wärme-
speicher-
fähigkeit
kJ/
m²K
146 194 203 242 239 288 229 259

Auskühl-
zeit

h 100 98 175 151 249 218 275 375

Feuerwiderstand,
α2 = 1,0, verputzt

db  F 30-A F 90-A F 30-A F 90-A F 30-A F 90-A F 30-A F 30-A

Brandwand,
einschalig
verputzt

  nein nein nein nein  nein nein  nein nein
Steinbedarf
je m²
Stück 8 8 8 16 16 16 16 16
Steinbedarf
je m³
Stück 33 33 27 54 44 44 38 33
Mörtelbedarf
je m²
Liter 3,0 3,0 3,6 3,6 4,5 4,5 5,0 6,0
Mörtelbedarf
je m³
Liter 12 12 12 12 12 12 12 12
Arbeitszeitricht-
wert volles
Mauerwerk
h/
m³(h/m²)
1,40 1,55 1,45 1,70 1,90 1,65 1,75 1,75
Arbeitszeitricht-
wert gegliedert.
M.-werk
h/
m³(h/m²)
1,45 1,60 1,60 1,95 1,85 1,90 1,95 1,95

Paket-/
Paletten-
inhalt

Stück 48 48 36 72 60 60 48 48
Durchschnitts-
gewicht
je Stein 1)
kg 17 23 22 14 13 17 15 18
Artikel-Nummer 40391070   36571 36717 35109 35079 35116 35086 36588 36700
Vorwiegender Einsatzbereich 2)   2, 3 2, 3 2, 3 2, 3 2, 3 2, 3 2 2

*) verputzt, innen mit 15 mm Gipsputz λR = 0,35 W/mK, außen mit 20 mm mineralischen Faser-Leichtputz λR = 0,31 W/mK

1) witterungsbedingt höheres Gewicht möglich

2) 1 = Kellermauerwerk, 2 = Außenmauerwerk, 3 = Hintermauerwerk, 4 = Innenmauerwerk, 5 = leichte Trennwand,

6 = statisch belastetes Mauerwerk, 7 = schalldämmendes Mauerwerk, mit Zusatz „x“ = Ergänzungsstein
