KLBQUADRO Planelemente für den Mauerwerksbau

Leicht handhabbare Großblöcke / Zulassung Z-17.1-852

Der KLB­QUA­DRO® ist das Groß­for­mat für die Rea­li­sie­rung am­bi­tio­nier­ter Bau­zei­ten­plä­ne, also ei­ne Lö­sung für schnel­les, wirt­schaft­li­ches so­wie fle­xi­bles und ter­min­ge­rech­tes Bau­en mit groß­for­ma­ti­gem Mau­er­werk. Da­bei ist die früh­zei­ti­ge Be­rück­sich­ti­gung die­ser Bau­wei­se schon in der Pla­nungs­pha­se von gro­ßem Vor­teil, aber nicht zwing­ende Vor­aus­set­zung.

In­fol­ge der ge­ringe­ren Fi­nan­zie­rungs-Bud­gets wer­den die Pla­nungs- so­wie Bau­pha­sen im­mer wei­ter op­ti­miert und auch zeit­lich be­grenzt. Die zu­neh­men­de Ren­dite-Ori­en­tie­rung und -Op­ti­mie­rung führt da­zu, dass Bau­träg­er, In­ves­to­ren so­wie die um­set­zen­den Pla­ner, Ar­chi­tek­ten und In­ge­ni­eu­re ver­stärkt auf die­se groß­for­ma­ti­ge, ra­tio­nel­le Bau­wei­se set­zen. Dies gilt ins­be­son­de­re für die Rea­li­sie­rung größe­rer Wohn- und Wirt­schafts­ge­bäu­de.

Die Ent­schei­dung für den KLB­QUAD­RO® ist so­mit ei­ne Ent­schei­dung für das Sys­tem. Die ei­gens auf die­se Bau­wei­se ab­ge­stimm­ten Kom­po­nen­ten des KLB-Bau­kas­tens er­mög­li­chen die Rea­li­sie­rung her­vor­ra­gen­der Ar­beits­zeit-Richt­wer­te: also ei­ne ho­he Mau­rer­leis­tung bei gleich­zei­tig ge­rin­ger, kör­per­li­cher Be­las­tung der Ver­ar­bei­ter.

Wie bei an­de­ren groß­for­ma­ti­gen ra­tio­nel­len Sys­tem­bau­wei­sen, er­for­dert der KLB­QUA­DRO® zur Aus­nut­zung des vol­len Po­ten­tials den Ein­satz von ent­spre­chen­den Ver­setz- bzw. Mon­ta­ge­ge­rä­ten. Als Ver­setz­ge­rä­te die­nen auf der je­wei­li­gen Ge­schoss­de­cke fahr­ba­re Mi­ni­krä­ne. Zur Last­auf­nah­me wer­den ver­schie­de­ne Ver­setz­zan­gen ein­ge­setzt. Die­se sind so kon­zi­piert, dass durch ein­fa­ches Um­stel­len al­le Blö­cke und Block­ab­schnit­te ge­hän­delt wer­den kön­nen, oh­ne die Zan­gen aus­zu­tau­schen. Ver­setz­ge­rä­te und Ver­setz­zan­gen kön­nen über den Bau­ma­schi­nen­han­del für die Dau­er der Bau­maß­nah­me aus­ge­lie­hen

wer­den.

Die An­zahl der Bau­un­ter­neh­men, die be­reits über ei­ge­ne Ge­rä­te ver­fü­gen, nimmt kon­ti­nu­ier­lich zu, weil das Mau­ern mit Ver­setz­ge­rä­ten das Bau­en wei­ter ra­tio­na­li­siert. Auf Nach­fra­ge stellt die KLB für Erst­an­wen­der die Ver­setz­hil­fen zur Ver­fü­gung. Je Ver­setz­ge­rät ar­bei­ten zwei Mann als Arbeits­team. Der Mau­rer zieht den Mör­tel auf, ver­setzt die mit­tels Mi­ni­kran ein­ge­schwenk­ten Stei­ne und rich­tet die­se aus. Der zwei­te Mann, meist Bau­hel­fer, be­dient das Ver­setz­ge­rät und sorgt für den be­nö­tig­ten Zu­schnitt der Stei­ne, so­wie den Mör­tel.

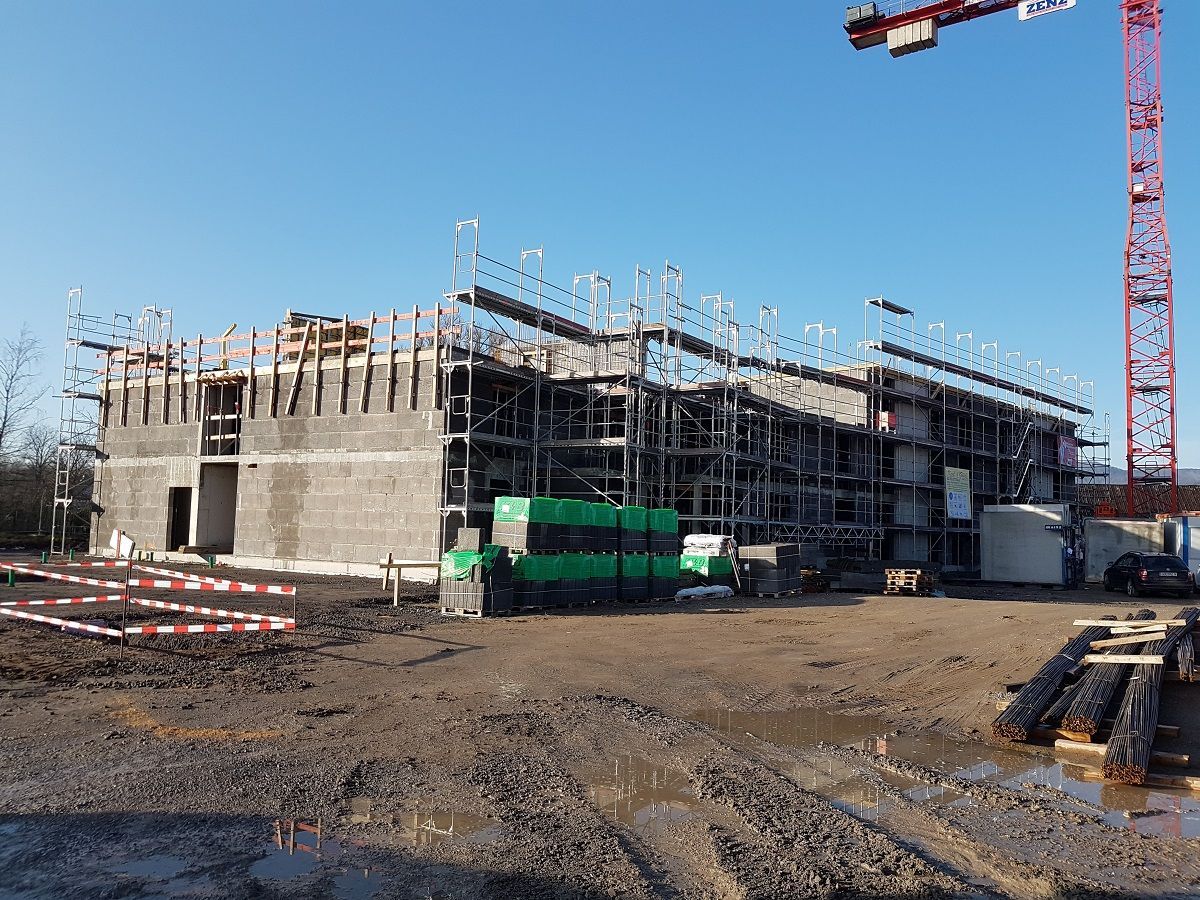

Mit dem KLB­QUAD­RO® las­sen sich al­le Mau­er­werks-Kon­struk­tio­nen auf äu­ßerst wirt­schaft­li­che Wei­se rea­li­sie­ren, von tra­gen­den In­nen­wän­den über ein­scha­li­ge Au­ßen­wän­de für zu­sätz­li­che Wär­me­däm­mung bis hin zu zwei­scha­li­gen Au­ßen­wand-Kon­struk­tio­nen.

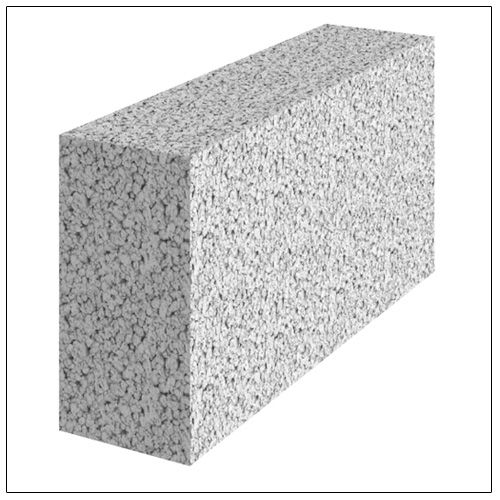

Die KLB­QUA­DRO Plan­ele­men­te sind Groß­blö­cke, die der­zeit noch nicht in DIN-Nor­men ge­re­gelt sind. Ge­lie­fert wer­den se­pa­rat Nor­mal­ele­men­te (mit beid­sei­ti­ger Stoß­fu­gen­ver­zah­nung) in den Di­cken 11,5 cm, 15,0 cm , 17,5 cm, 20,0 cm und 24,0 cm, und ge­misch­te Pa­let­ten mit Er­gän­zungs­for­ma­ten der Län­ge 373 mm und 247 mm als Stei­ne mit beid­sei­ti­ger Ver­zah­nung bzw. als End­stei­ne mit ein­sei­tig glat­ter Stoß­flä­che, so­wie Stei­ne der Län­ge 497 mm als End­stei­ne.


KLB­QUA­DRO Plan­ele­men­te wer­den län­gen­be­zo­gen nicht mehr ge­schnit­ten oder an Soll­bruch­stel­len ge­teilt, son­dern durch gleich­ho­he Er­gän­zungs­ele­men­te mit Län­gen von 373 mm und 247 mm er­gänzt. Durch die­se Zwi­schen­län­gen ist ein halb­stei­ni­ges Mau­er­werk in 25 cm bzw. 12,5 cm Schrit­ten er­ziel­bar.

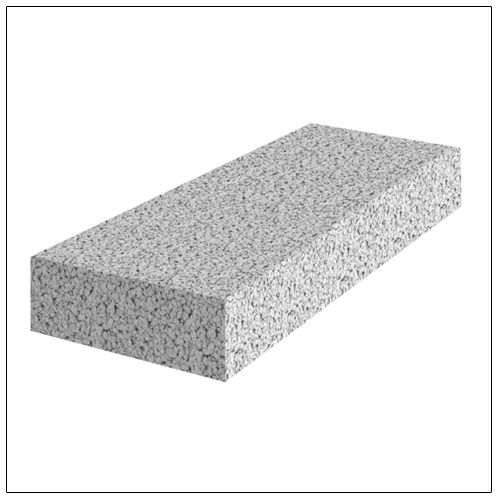

Nicht­ras­ter­maße, Kimm­schicht, Hö­hen- und Län­gen­aus­gleich wer­den weit­ge­hend mit Mau­er­werks­er­gän­zun­gen durch vor­han­de­ne, sta­tisch und schall­tech­nisch auf­ei­nan­der ab­ge­stimm­te Plan­blö­cke oder Plan­stei­ne er­stellt, so­mit sind in der Re­gel keine kos­ten­auf­wen­di­gen Schnit­te er­for­der­lich.

Ne­ben dem er­for­der­li­chen Mi­ni­kran, der zwei Blö­cke auf ein­mal ver­setzt, kann das ein­zel­ne KLB­QUA­DRO Plan­ele­ment dank hand­hab­ba­rer Grö­ße und Ge­wicht von zwei Mau­rern auch ein­mal mit der Hand ver­setzt wer­den.

Die Wand­ein­bin­dun­gen wer­den in der Stumpf­stoß­tech­nik per Loch­band­strei­fen in je­der La­ge vor­ge­nom­men. Der Mau­er­an­schluss ist kraft­schlüs­sig zu ver­mör­teln. Ein wei­te­rer Vor­teil der Bau­wei­se be­steht da­rin, dass ein zu­sätz­li­ches Grun­die­ren der Ober­flä­chen vor dem Ver­put­zen nicht er­for­der­lich ist.

Die Her­stel­lung und An­wen­dung der KLB­QUA­DRO® Plan­ele­mente ist durch Zu­las­sung Z-7.1-852 ge­re­gelt. Bau­li­che Stan­dards wie Brand-, Wär­me- und Schall­schutz wer­den mit dem KLB­QUA­DRO® Bau­kas­ten auf­ein­fa­che, si­che­re und ro­bus­te Wei­se er­füllt.



KLBQUADRO Planelemente 11,5 cm

Steinart

KLBQUADRO Planelemente - Z-17.1-852

Wanddicke

cm

11,5

Format



16 DF

8 DF / 12 DF / 16 DF

Stein



1/1

Ergänzungselemente

Länge

mm

497

247/373/497

Breite

mm

115

115

Höhe

mm

498

498

Anzahl Kammer-/Schlitzreihen



-

-

Festigkeitsklasse (mittlere Festigkeit)

(N/mm²)

20 (25)

20 (25)

Druckspannung σ0 m. DBM

MN/m²

3,2

3,2

Charakter. Wert Druckfestigkeit fk

MN/m²

10,0

10,0

Rohdichteklasse



2,0

2,0

Berechnungsgewicht m. DBM

kN/m³

20

20

Wärmeleitzahl λR m. DBM

W/mK

1,20

1,20

W.-durchgangswiderstand RT *) m. DBM

m²K/W

0,44

0,44

U-Wert Innenwand m. DBM

W/m²K

2,26

2,26

U-Wert Außenwand *) m. DBM



-

-

Schall Rw *) m. DBM, einschalig

dB

53,3

53,3

Schall Rw **) m. DBM, zweischalig

dB

71

71

Feuerwiderstand, α2 = 1,0, verputzt



F 90-A

F 90-A

Brandwand, einschalig verputzt



nein

nein

Brandwand, zweischalig verputzt



nein

nein

Steinbedarf je m²

Stück

4

4

Steinbedarf je m3

Stück

35

-

Mörtelbedarf je m²

Liter

0,9

0,9

Arbeitszeitrichtwert volles Mauerwerk

h/m³(h/m²)

(0,44)3

(0,44)3

Arbeitszeitrichtwert gegliedert. M.-werk

h/m³(h/m²)

(0,48)3

(0,48)3

Paket-/Paletteninhalt

Stück

32

32

Paket-/Paletteninhalt m²

8

8

Durchschnittsgewicht je Stein 1)

kg

57

57

Artikel-Nummer 40391070



39107

39169

Vorwiegender Einsatzbereich 2)



6, 7

6,7

*) verputzt, innen mit 15 mm Gipsputz λR = 0,35 W/mK, außen100 mm Wärmedämmverbundsystem (WLG 035)

**) verputzt, jeweils einseitig mit 15 mm Gipsputz, mit durchgehender 30 mm Trennfuge, ausgefüllt mit mineralischer Dämmung

- nicht zutreffend, nicht üblich

1) witterungsbedingt höheres Gewicht möglich

2) 1 = Kellermauerwerk, 2 = Außenmauerwerk, 3 = Hintermauerwerk,
4 = Innenmauerwerk, 5 = leichte Trennwand, 6 = statisch belastetes Mauerwerk, 7 = schalldämmendes Mauerwerk, mit Zusatz "x" = Ergänzungsstein

3) Zeit für m² mit Versetzhilfe, da Steine > 25 kg


KLBQUADRO Planelemente 15,0 cm

Steinart

KLBQUADRO Planelemente - Z-17.1-852

Wanddicke

cm

15,0

Format

20 DF

10 DF/15 DF/20 DF

Stein



1/1

Ergänzungselemente

Länge

mm

497

247/373/497

Breite

mm

150

150

Höhe

mm

498

498

Anzahl Kammer-/Schlitzreihen



-

-

Festigkeitsklasse (mittlere Festigkeit)

(N/mm²)

20 (25)   20(25)

20 (25)

Druckspannung σ0 m. DBM

MN/m²

3,2          3,2

3,2

Charakter. Wert Druckfestigkeit fk

MN/m²

10        10

10

Rohdichteklasse



2,0          2,2

2,0

Berechnungsgewicht m. DBM

kN/m³

20           22

20

Wärmeleitzahl λR m. DBM

W/mK

1,20        1,70

1,20

W.-durchgangswiderstand RT *) m. DBM

m²K/W

0,47        0,43

0,47

U-Wert Innenwand m. DBM

W/m²K

2,12        2,30

2,12

U-Wert Außenwand *) m. DBM



0,31        0,32

0,31

Schall Rw *) m. DBM, einschalig

dB

56,6           57,8

56,6

Schall Rw **) m. DBM, zweischalig

dB

72            72

72

Feuerwiderstand, α2 = 1,0, verputzt



F 90-A     F 90-A

F 90-A

Brandwand, einschalig verputzt



nein        nein

nein

Brandwand, zweischalig verputzt



nein        nein

nein

Steinbedarf je m²

Stück

4             4

-

Steinbedarf je m3

Stück

27            27



Mörtelbedarf je m²

Liter

1,1          1,1

-

Arbeitszeitrichtwert volles Mauerwerk

h/m³(h/m²)

(0,44)3   (0,44)3

-

Arbeitszeitrichtwert gegliedert. M.-werk

h/m³(h/m²)

(0,48)3   (0,48)3

-

Paket-/Paletteninhalt

Stück

24           24

-

Paket-/Paletteninhalt m²



6           6

6

Durchschnittsgewicht je Stein 1)

kg

74           82

-

Artikel-Nummer 40391070



39305     39329

39312

Vorwiegender Einsatzbereich 2)



6, 7         6, 7

6,7

*) verputzt, innen mit 15 mm Gipsputz λR = 0,35 W/mK, außen100 mm Wärmedämmverbundsystem (WLG 035)

**) verputzt, jeweils einseitig mit 15 mm Gipsputz, mit durchgehender 30 mm Trennfuge, ausgefüllt mit mineralischer Dämmung

- nicht zutreffend, nicht üblich

1) witterungsbedingt höheres Gewicht möglich

2) 1 = Kellermauerwerk, 2 = Außenmauerwerk, 3 = Hintermauerwerk,
4 = Innenmauerwerk, 5 = leichte Trennwand, 6 = statisch belastetes Mauerwerk, 7 = schalldämmendes Mauerwerk, mit Zusatz "x" = Ergänzungsstein

3) Zeit für m² mit Versetzhilfe, da Steine > 25 kg


KLBQUADRO Planelemente 17,5 cm

Steinart

KLBQUADRO Planelemente - Z-17.1-852

Wanddicke

cm

17,5

Format



24 DF

Länge

mm

497

Breite

mm

175

Höhe

mm

498

Anzahl Kammer-/Schlitzreihen



-

Festigkeitsklasse (mittlere Festigkeit)

(N/mm²)

20 (25)   20 (25)

Druckspannung σ0 m. DBM

MN/m²

3,2          3,2

Charakter. Wert Druckfestigkeit fk

MN/m²

10,0       10,0

Rohdichteklasse



2,0          2,2

Berechnungsgewicht m. DBM

kN/m³

20           22

Wärmeleitzahl λR m. DBM

W/mK

1,20        1,70

W.-durchgangswiderstand R *) m. DBM

m²K/W

0,49        0,45

U-Wert Innenwand m. DBM

W/m²K

2,03        2,23

U-Wert Außenwand *) m. DBM



0,31        0,32

Schall Rw *) m. DBM, einschalig

dB

58,5           59,8

Schall Rw **) m. DBM, zweischalig

dB

74           75

Feuerwiderstand, α2 = 1,0, verputzt



F 90-A      F 90-A

Brandwand, einschalig verputzt



ja             ja

Brandwand, zweischalig verputzt



ja             ja

Steinbedarf je m²

Stück

4              4

Steinbedarf je m3

Stück

23              23

Mörtelbedarf je m²

Liter

1,3           1,3

Arbeitszeitrichtwert volles Mauerwerk

h/m³(h/m²)

(0,44)3     (0,44)3

Arbeitszeitrichtwert gegliedert. M.-werk

h/m³(h/m²)

(0,48)3     (0,48)3

Paket-/Paletteninhalt

Stück

24            24

Paket-/Paletteninhalt m²



6            6

Durchschnittsgewicht je Stein 1)

kg

87            95

Artikel-Nummer 40391070



39114      39190

Vorwiegender Einsatzbereich 2)



6, 7          6, 7

*) verputzt, innen mit 15 mm Gipsputz λR = 0,35 W/mK, außen100 mm Wärmedämmverbundsystem (WLG 035)

**) verputzt, jeweils einseitig mit 15 mm Gipsputz, mit durchgehender 30 mm Trennfuge, ausgefüllt mit mineralischer Dämmung

- nicht zutreffend, nicht üblich

1) witterungsbedingt höheres Gewicht möglich

2) 1 = Kellermauerwerk, 2 = Außenmauerwerk, 3 = Hintermauerwerk,
4 = Innenmauerwerk, 5 = leichte Trennwand, 6 = statisch belastetes Mauerwerk, 7 = schalldämmendes Mauerwerk, mit Zusatz "x" = Ergänzungsstein

3) Zeit für m² mit Versetzhilfe, da Steine > 25 kg


KLBQUADRO Planelemente 20,0 cm

Steinart

KLBQUADRO Planelemente - Z-17.1-852

Wanddicke

cm

20,0

Format

24 DF

Länge

mm

497

Breite

mm

200

Höhe

mm

498

Anzahl Kammer-/Schlitzreihen



-

Festigkeitsklasse (mittlere Festigkeit)

(N/mm²)

20 (25)   20(25)

Druckspannung σ0 m. DBM

MN/m²

3,2          3,2

Charakter. Wert Druckfestigkeit fk

MN/m²

10,0        10,0

Rohdichteklasse



2,0          2,2

Berechnungsgewicht m. DBM

kN/m³

20           22

Wärmeleitzahl λR m. DBM

W/mK

1,20        1,70

W.-durchgangswiderstand RT *) m. DBM

m²K/W

0,49        0,45

U-Wert Innenwand m. DBM

W/m²K

2,03        2,23

U-Wert Außenwand *) m. DBM



0,31        0,32

Schall Rw *) m. DBM, einschalig

dB

60,2           61,5

Schall Rw **) m. DBM, zweischalig

dB

74            75

Feuerwiderstand, α2 = 1,0, verputzt



F 90-A     F 90-A

Brandwand, einschalig verputzt



ja        ja

Brandwand, zweischalig verputzt



ja        ja

Steinbedarf je m²

Stück

4             4

Steinbedarf je m3

Stück

20             20

Mörtelbedarf je m²

Liter

1,3          1,3

Arbeitszeitrichtwert volles Mauerwerk

h/m³(h/m²)

(0,44)3   (0,44)3

Arbeitszeitrichtwert gegliedert. M.-werk

h/m³(h/m²)

(0,48)3   (0,48)3

Paket-/Paletteninhalt

Stück

20           20

Paket-/Paletteninhalt m²



5           5

Durchschnittsgewicht je Stein 1)

kg

87           95

Artikel-Nummer 40391070



39336     39343

Vorwiegender Einsatzbereich 2)



6, 7         6, 7

*) verputzt, innen mit 15 mm Gipsputz λR = 0,35 W/mK, außen100 mm Wärmedämmverbundsystem (WLG 035)

**) verputzt, jeweils einseitig mit 15 mm Gipsputz, mit durchgehender 30 mm Trennfuge, ausgefüllt mit mineralischer Dämmung

- nicht zutreffend, nicht üblich

1) witterungsbedingt höheres Gewicht möglich

2) 1 = Kellermauerwerk, 2 = Außenmauerwerk, 3 = Hintermauerwerk,
4 = Innenmauerwerk, 5 = leichte Trennwand, 6 = statisch belastetes Mauerwerk, 7 = schalldämmendes Mauerwerk, mit Zusatz "x" = Ergänzungsstein

3) Zeit für m² mit Versetzhilfe, da Steine > 25 kg


KLBQUADRO Planelemente 20,0 cm

Steinart

KLBQUADRO Planelemente - Z-17.1-852

Wanddicke

cm

20,0

Format

24 DF

Länge

mm

497

Breite

mm

200

Höhe

mm

498

Anzahl Kammer-/Schlitzreihen



-

Festigkeitsklasse (mittlere Festigkeit)

(N/mm²)

20 (25)   20(25)

Druckspannung σ0 m. DBM

MN/m²

3,2          3,2

Charakter. Wert Druckfestigkeit fk

MN/m²

10,0        10,0

Rohdichteklasse



2,0          2,2

Berechnungsgewicht m. DBM

kN/m³

20           22

Wärmeleitzahl λR m. DBM

W/mK

1,20        1,70

W.-durchgangswiderstand RT *) m. DBM

m²K/W

0,49        0,45

U-Wert Innenwand m. DBM

W/m²K

2,03        2,23

U-Wert Außenwand *) m. DBM



0,31        0,32

Schall Rw *) m. DBM, einschalig

dB

60,2           61,5

Schall Rw **) m. DBM, zweischalig

dB

74            75

Feuerwiderstand, α2 = 1,0, verputzt



F 90-A     F 90-A

Brandwand, einschalig verputzt



ja        ja

Brandwand, zweischalig verputzt



ja        ja

Steinbedarf je m²

Stück

4             4

Steinbedarf je m3

Stück

20             20

Mörtelbedarf je m²

Liter

1,3          1,3

Arbeitszeitrichtwert volles Mauerwerk

h/m³(h/m²)

(0,44)3   (0,44)3

Arbeitszeitrichtwert gegliedert. M.-werk

h/m³(h/m²)

(0,48)3   (0,48)3

Paket-/Paletteninhalt

Stück

20           20

Paket-/Paletteninhalt m²



5           5

Durchschnittsgewicht je Stein 1)

kg

87           95

Artikel-Nummer 40391070



39336     39343

Vorwiegender Einsatzbereich 2)



6, 7         6, 7

*) verputzt, innen mit 15 mm Gipsputz λR = 0,35 W/mK, außen100 mm Wärmedämmverbundsystem (WLG 035)

**) verputzt, jeweils einseitig mit 15 mm Gipsputz, mit durchgehender 30 mm Trennfuge, ausgefüllt mit mineralischer Dämmung

- nicht zutreffend, nicht üblich

1) witterungsbedingt höheres Gewicht möglich

2) 1 = Kellermauerwerk, 2 = Außenmauerwerk, 3 = Hintermauerwerk,
4 = Innenmauerwerk, 5 = leichte Trennwand, 6 = statisch belastetes Mauerwerk, 7 = schalldämmendes Mauerwerk, mit Zusatz "x" = Ergänzungsstein

3) Zeit für m² mit Versetzhilfe, da Steine > 25 kg


KLBQUADRO Planelemente 24,0 cm

Steinart

KLBQUADRO Planelemente - Z-17.1-852

Wanddicke

cm

24,0

Format



32 DF

Länge

mm

497

Breite

mm

240

Höhe

mm

498

Anzahl Kammer-/Schlitzreihen



-

Festigkeitsklasse (mittlere Festigkeit)

(N/mm²)

20 (25)   20 (25)

Druckspannung σ0 m. DBM

MN/m²

3,2          3,2

Charakter. Wert Druckfestigkeit fk

MN/m²

10,0        10,0

Rohdichteklasse



2,0          2,2

Berechnungsgewicht m. DBM

kN/m³

20           22

Wärmeleitzahl λR m. DBM

W/mK

1,20        1,70

W.-durchgangswiderstand RT *) m. DBM

m²K/W

0,55        0,49

U-Wert Innenwand m. DBM

W/m²K

1,83        2,05

U-Wert Außenwand *) m. DBM



0,31        0,31

Schall Rw *) m. DBM, einschalig

dB

62,5           61,8

Schall Rw **) m. DBM, zweischalig

dB

77           78

Feuerwiderstand, α2 = 1,0, verputzt



F 90-A     F 90-A

Brandwand, einschalig verputzt



ja            ja

Brandwand, zweischalig verputzt



ja            ja

Steinbedarf je m²

Stück

4             4

Steinbedarf je m3

Stück

16,5             16,5

Mörtelbedarf je m²

Liter

1,8          1,8

Arbeitszeitrichtwert volles Mauerwerk

h/m³(h/m²)

(0,44)3    (0,44)3

Arbeitszeitrichtwert gegliedert. M.-werk

h/m³(h/m²)

(0,48)3    (0,48)3

Paket-/Paletteninhalt

Stück

16           16

Paket-/Paletteninhalt m²



4           4

Durchschnittsgewicht je Stein 1)

kg

119         131

Artikel-Nummer 40391070



39121     39206

Vorwiegender Einsatzbereich 2)



6, 7         6, 7

*) verputzt, innen mit 15 mm Gipsputz λR = 0,35 W/mK, außen100 mm Wärmedämmverbundsystem (WLG 035)

**) verputzt, jeweils einseitig mit 15 mm Gipsputz, mit durchgehender 30 mm Trennfuge, ausgefüllt mit mineralischer Dämmung

- nicht zutreffend, nicht üblich

1) witterungsbedingt höheres Gewicht möglich

2) 1 = Kellermauerwerk, 2 = Außenmauerwerk, 3 = Hintermauerwerk,
4 = Innenmauerwerk, 5 = leichte Trennwand, 6 = statisch belastetes Mauerwerk, 7 = schalldämmendes Mauerwerk, mit Zusatz "x" = Ergänzungsstein

3) Zeit für m² mit Versetzhilfe, da Steine > 25 kg
