Mauerstatik für GZ Schalungssteine

Hier er­hal­ten Sie Be­weh­rungs­vors­chlä­ge laut Mu­ster­sta­tik für Mau­ern aus GZ Scha­lungs­stei­nen/­Schal­stei­nen inkl. Stütz­mau­ern.

GZ Schalungssteine, Schalsteine & Mauerstatik & Aufbau

Gründung

Es er­folgt ein Aus­hub von ca. 50 cm Tiefe und das Ein­bringen so­wie Ver­dich­ten ei­ner ca. 30 cm star­ken Frost­schutz­schicht, Fun­dament­stärke ca. 20 cm. Bei schlech­tem, nicht trag­fähi­gem Bau­grund oder Mau­er­höhen über 1 m sol­lte grund­sätz­lich eine frost­freie Grün­dung er­fol­gen. Die Grün­dungst­iefe be­trägt dann 80 cm und das Be­ton­fun­da­ment sol­lte min. 20 cm stark sein. Bei frei­stehen­den Mau­ern be­trägt die Fun­da­ment­breite min. 10cm mehr als die Wand­stärke. Bei größeren Wand- und Hin­ter­füllungs­hö­hen (Stütz­mau­ern) sol­lte die Aus­führung von Fun­da­men­ten als Stütz­wand­fuss (ähn­lich L-Stein) aus­ge­legt wer­den. Die Fu­nda­ment­stärke sol­lte min. 25cm und die Fun­da­ment­breite ca. 60% der Mau­er­höhe be­tra­gen.


Mauerhöhen/Statik

Im fol­gen­den er­hal­ten Sie Be­wehrungs­vor­schlä­ge ge­mäß Mus­ter­sta­tik für die Er­stel­lung von Mau­ern mit GZ-Scha­lungs­stei­nen. Die An­gaben in un­seren sta­tischen Be­rech­nungen bil­den häufig vor­kom­mende Last­fälle ab. So kommt es oft vor, dass ver­schie­de­ne Be­las­tungen und Gelän­de­for­men vor­lie­gen. Des Wei­te­ren kön­nen un­ter­schied­liche Ver­kehrs­lasten auf dem Grund­stück hin­zu­kom­men.

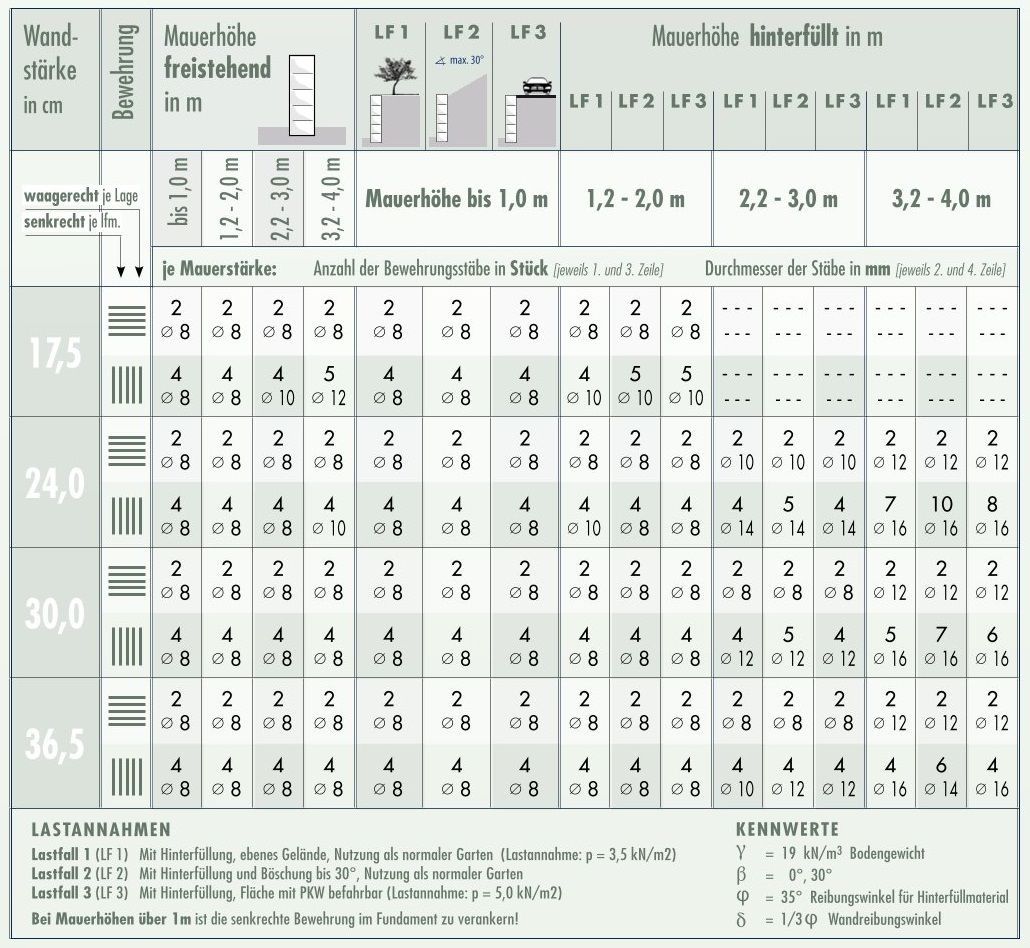

Die Be­wehrungs­vor­schlä­ge gel­ten zum ei­nen für frei­steh­en­de Mau­ern und zum an­de­ren für hin­ter­fül­lte Mau­ern (Last­fälle LF1, LF2, LF3), je­weils in ver­schie­de­nen Höhen. Zur Sta­bi­li­sierung sind Be­wehrungs­eisen so­wohl waage­recht als auch senk­recht ein­zu­set­zen. Die fol­gen­de Dar­stel­lung gibt hier­zu Aus­kunft, wel­che Be­wehrungs­stäbe (Durch­messer) in wel­cher Stück­zahl (St.) waage­recht und senk­recht ein­zu­set­zen sind.

Die Be­wehrungs­vors­chläge aus un­se­rer Mus­ter­statik für ver­schie­de­ne Wand­auf­bau­ten (inkl. Stützmauern) sind Bei­spie­le und oh­ne Ge­währ. Ei­ne sach­ge­rech­te Aus­sage un­ter Be­rück­sich­ti­gung der ört­lichen Ge­ge­ben­hei­ten kann nur ein Sta­ti­ker ge­ben.


Gewicht, Füllbeton

Hier er­hal­ten Sie zu­sätz­li­che An­ga­ben zu un­se­ren je­wei­li­gen Scha­lungs­stei­nen wie:

  • Stück je Palette
  • Gewicht in kg/Stück
  • Stück je m²
  • Füllbeton l/m² Wand
  • Betonkern in cm

So sind je Pa­let­te für einen 17,5 Nor­mal­stein 72 Stück auf einer Pa­let­te. Ein sol­cher Scha­lungs­stein wiegt ca. 20 kg. 10 Nor­mal­stei­ne de­cken ei­ne Flä­che von 1 m² ab. Es wer­den je m² Wand­ober­flä­che ca. 80l an Füll­be­ton be­nö­tigt.

GZ Schalungssteine / Schalsteine, Steinhöhe 20 cm

WAND-

STÄRKE

 in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRA-ZIT

STÜCK

je Palette

GEW.

ca. kg/

Stück

STÜCK

je m²

FÜLL-BETON

l/m² Wand

BETON-KERN

Breite in cm

  Normalstein 50,0 x 17,5 x 20 999 074 990 101 72 20 10 80 9
  End-/Eckstein 1/1 42,5 x 17,5 x 20 999 081 990 118 36 18
17,5 Endstein 1/2 17,5 x 17,5 x 20 999 098 990 125 72 9
  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5  - - -  994 567 50 13
  Flache Abdeckplatte 49 x 25 x 4,0  - - -  990 835 96 13
  Pfeiler-Abdeckplatte 45 x 45 x 4,5 - 7,0  - - -  995 045 20 25

  Normalstein 50,0 x 24 x 20 999 012 990 132 60 23 10 135 15,5
  End-/Eckstein 1/1 49,0 x 24 x 20 999 029 990 149 30 25
 24,0 Endstein 1/2 24,0 x 24 x 20 999 036 990 156 60 13
  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 - - - 994 109 48 18
  Flache Abdeckplatte 49 x 35 x 4,0 - - - 992 563 64 18

  Normalstein* 50,0 x 30 x 20 999 128 990 163 48 26 10 186 21,5
  End-/Eckstein 1/1 50,0 x 30 x 20 999 135 990 170 24 29
30,0 Endstein 1/2 25,0 x 30 x 20 999 142 990 187 48 15
  Satteldach-Abdeckplatte 49 x 40 x 3,5 - 5,5 - - - 994 802 48 20

* 1 Stück je La­ge teil­bar auf 45 cm für den Ein­satz im Eck­be­reich; Lie­fer­ba­re Far­ben: grau, an­thra­zit

Ras­ter­maß: ver­ti­kal: 20 cm, ho­ri­zon­tal: 25 cm

GZ Schalungssteine / Schalsteine, Steinhöhe 25 cm

WAND-

STÄRKE

in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

FARBE

STÜCK



je Palette

GEW.

ca. kg/



Stück

STÜCK



je m²

FÜLL-BETON



l/m² Wand

BETON-KERN



Breite in cm

  Normalstein 50,0 x 17,5 x 25 990 804 grau 60 25 8 80 9
  End-/Eckstein 1/1 42,5 x 17,5 x 25 990 811 grau 36 23
17,5 Endstein 1/2 17,5 x 17,5 x 25 990 828 grau 72 11
  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5 994 567 anthrazit 50 13
  Flache Abdeckplatte 49 x 25 x 4,0 990 835 anthrazit 96 13
  Pfeiler-Abdeckplatte 45 x 45 x 4,5-7,0 995 045 anthrazit 20 25

  Normalstein 50,0 x 24 x 25 990 040 grau 50 28 8 135 15,5
  End-/Eckstein 1/1 49,0 x 24 x 25 990 057 grau 30 30
 24,0 Endstein 1/2 24,0 x 24 x 25 990 064  grau 60 16
  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 994 109 anthrazit 48 18
  Flache Abdeckplatte 49 x 35 x 4,0 992 563 anthrazit 64 18

Ras­ter­maß: ver­ti­kal: 25 cm, ho­ri­zon­tal: 25 cm; Lie­fer­ba­re Far­be: grau

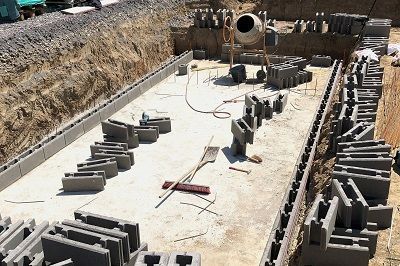

GZ PLANSchalungsstein für den Schwimmbad-Bau

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR FARBE

STÜCK

je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLLBETON

l/m² Wand

BETONKERN

Breite in cm

Normalstein

50,0 x 24 x 25 972556  grau 50 28 8 135 15,5

End-/
Eckstein 1/1

49,0 x 24 x 25 972563 grau 30 30

Endstein 1/2

24,0 x 24 x 25 972570 grau 60 16
