GZ Schalungssteine/ Schalsteine & Planungstool, Mauerstatik

Für Mauern, Fundamente, Einfriedungen, Schwimmbäder

Schalungssteine anthrazit
Schalungssteine

Die belastbare Mauer in Planstein-Qualität in 17,5 cm, 24 cm, 30 und 36,5 cm Wandstärken

Das GZ Schalungsstein-System eig­net sich für die schnelle und ein­fache Her­stel­lung von mas­si­ven Be­ton­wänden - bei Be­darf auch mit ein­ge­leg­ter Be­weh­rung für eine größere Last­auf­nah­me. Die glat­te ebe­ne Sicht­fläche und eine um­laufen­de Fase und Nut er­zeu­gen ein har­mo­nisches Fugen­bild. Mit dem GZ Scha­l­stein-Sys­tem kön­nen Au­ßen­an­la­gen „in Scha­le“ ge­bracht wer­den. Das System ist viel­seitig ein­setz­bar als Garten­mauer, Stützwand, Sicht- und Lärm­schutz­wand, aber auch für Teich- und Schwimm­becken.

Schalungssteine für Schwimmbad

Das GZ Scha­lungs­stein-Sys­tem be­steht aus Nor­mal­stei­nen so­wie Eck- und End­stei­nen zur Aus­bil­dung von Mauer­werks­öffnungen, Ecken oder seit­lichen Abschlüssen. Seit­lich in den Stei­nen an­ge­ord­nete Stege sor­gen für eine Ver­schiebe­siche­rung. Ei­ne um­lau­fen­de Fa­se und Nut er­zeu­gen ein har­mo­ni­sches Fu­gen­bild. Darüber hin­aus sind pas­sen­de Pfei­ler und Ab­deck­plat­ten er­hält­lich.

Als Ser­vice bie­ten wir eine Mus­ter­sta­tik mit Be­weh­rungs­vor­schlä­gen sowie ein Pla­nungs­tool für die Er­mitt­lung des not­wen­di­gen Stein­be­darfs mit ei­ner 3D-Vi­sua­li­sie­rung der ge­plan­ten Mau­er (siehe unten).

GZ Scha­lstei­ne eig­nen sich eben­so bes­tens für die Er­stel­lung von Hoch­bee­ten. So er­zie­len Sie gleich­zei­tig ei­ne schö­ne Gar­ten­ge­stal­tung und kön­nen die Mü­he im Gar­ten re­du­zie­ren. Die An­wen­dung von GZ Scha­l­stei­nen bie­tet da­bei vie­le Mög­lich­kei­ten für ei­ne in­di­vi­du­el­le Mo­del­lie­rung von klei­nen und gro­ßen Gär­ten.

Hochbeet Schalungssteine in Farbe

GZ Schalungssteine / Schalsteine, Steinhöhe 20 cm

Produktmerkmale

  • Steinhöhe 20 cm
  • Schalsteine 17,5 cm, 24 cm, 30 cm und 36,5 cm Wandstärke
  • Steinbedarf: 10 Stück/m²
  • ebene, glatte Sichtfläche
  • umlaufende Fase und Nut
  • End- und Ecksteine lieferbar
  • Aussparungen für Bewehrung
  • mit Verschiebesicherung
  • planparallele Fertigung
  • geschliffene Steinunterseite
  • optimale Maßgenauigkeit

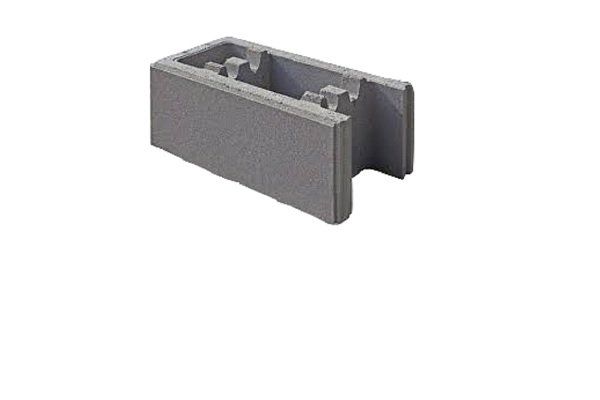

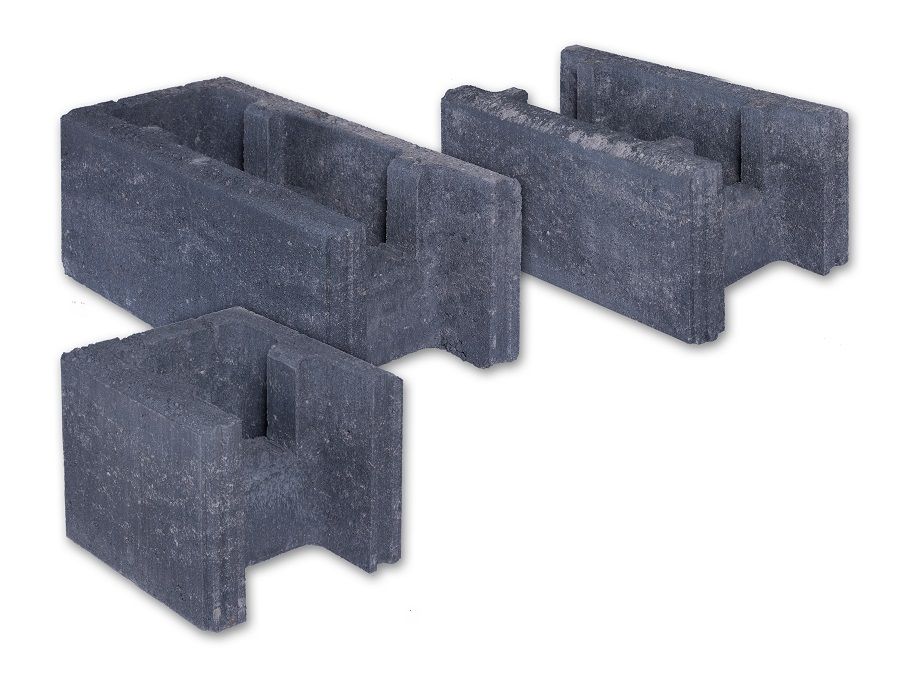

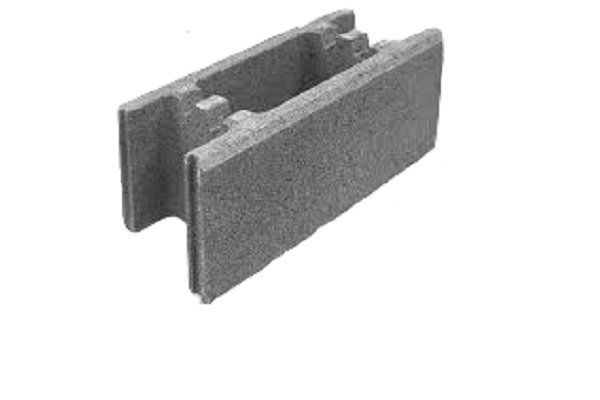

  • Normalstein

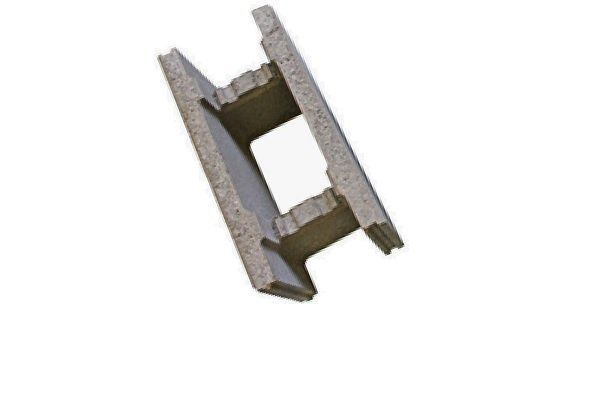

  • Eckstein

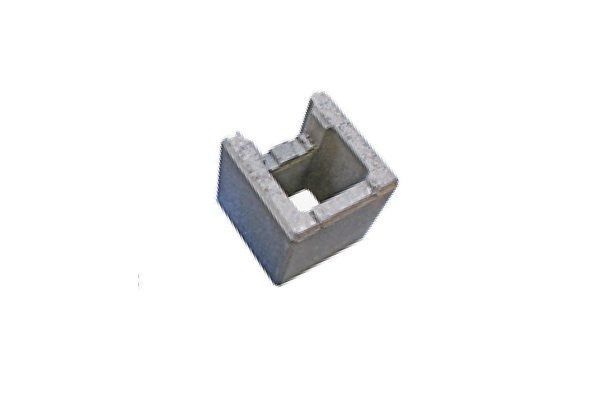

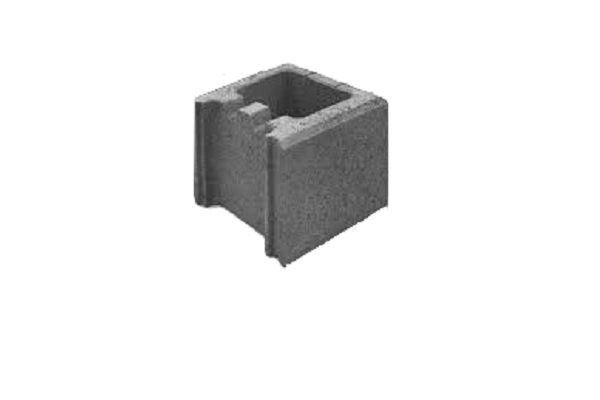

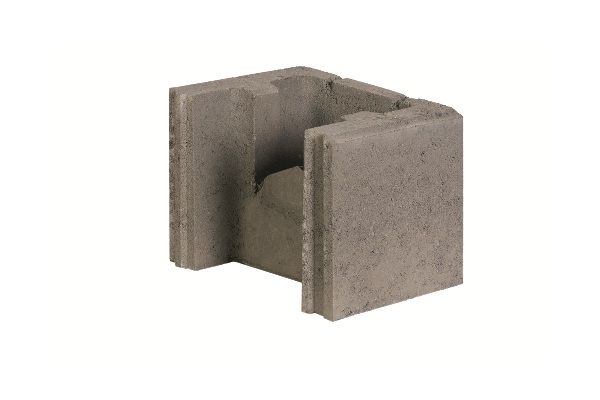

  • Endstein

Nicht nuancierte GZ Scha­lstei­ne

Nicht nuancierte GZ Scha­lstei­ne in 17,5 cm, 24 cm, 30 cm und 36,5 cm Wand­stär­ken wer­den in fol­gen­den Ma­ßen ge­fer­tigt:

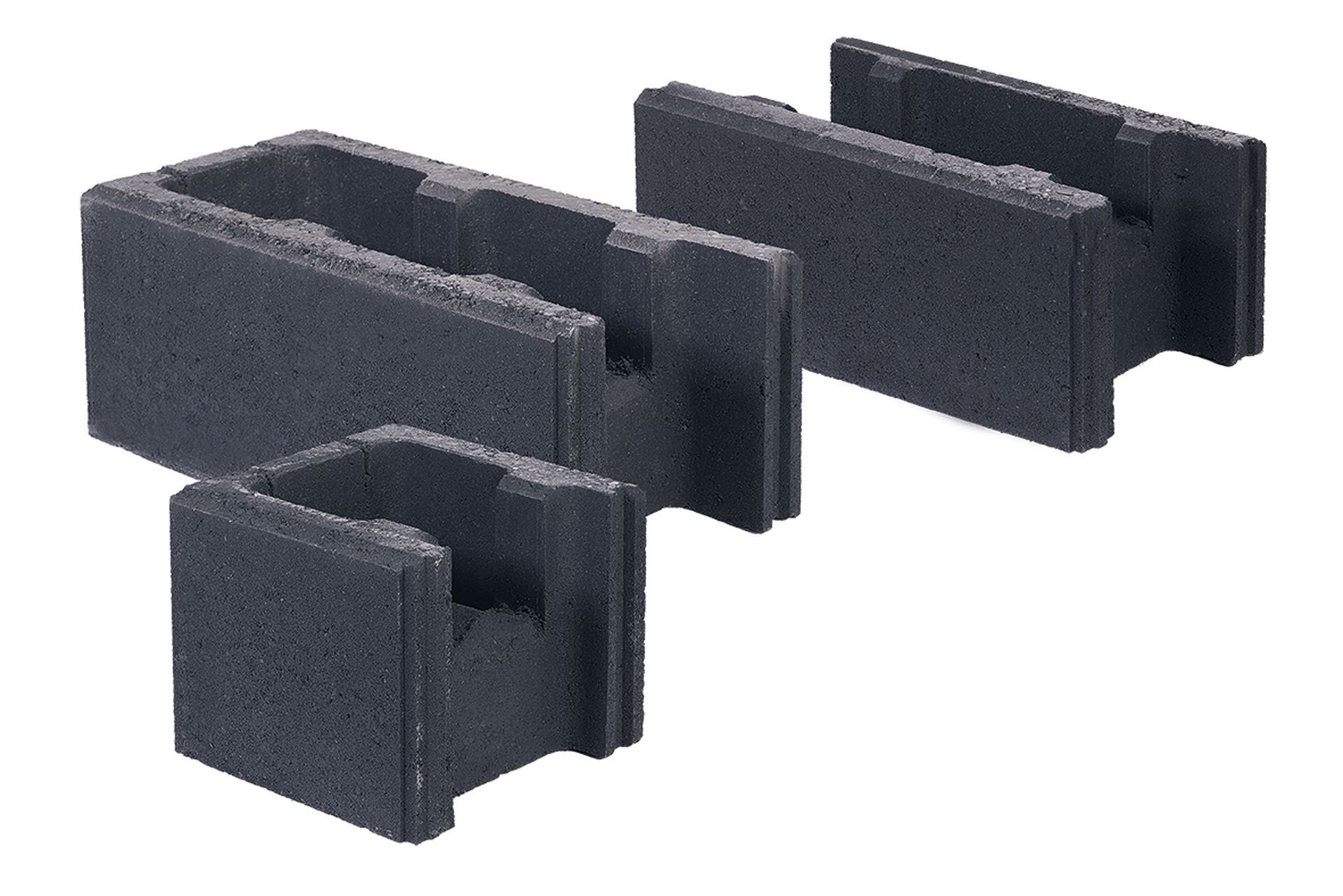

Nor­mal­stei­ne sind im For­mat 50 x 17,5 x 20 cm, 50 x 24 x 20 cm, 50 x 30 x 20 cm und 50 x 36,5 x 20 cm erhält­lich in den Farben "grau" und "an­thra­zit". Dar­über hin­aus sind Eck- und End­stei­ne ver­füg­bar. Pas­sen­de Ab­deck­plat­ten bie­ten wir eben­falls an. Die de­tail­lier­ten Ma­ße sind der nach­ste­hen­den Ta­bel­le zu ent­neh­men.

WAND-

STÄRKE

 in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

STÜCK

je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLL-

BETON

l/m² Wand

BETON-

KERN

Breite in cm

  Normalstein 50,0 x 17,5 x 20 999 074 990 101 72 20 10 80 9
17,5  End-/Eckstein 1/1 42,5 x 17,5 x 20 999 081 990 118 36 18
  Endstein 1/2 17,5 x 17,5 x 20 999 098 990 125 72 9

  Normalstein 50,0 x 24 x 20 999 012 990 132 60 23 10 135 15,5
 24,0  End-/Eckstein 1/1 49,0 x 24 x 20 999 029 990 149 30 25
  Endstein 1/2 24,0 x 24 x 20 999 036 990 156 60 13

  Normalstein 50,0 x 30 x 20 999 128 990 163 48 26 10 186 21,5
30,0  End-/Eckstein 1/1 50,0 x 30 x 20 999 135 990 170 24 29
  Endstein 1/2 25,0 x 30 x 20 999 142 990 187 48 15

  Normalstein 50,0 x 36,5 x 20 975481   36 25 10  267
36,5  End-/Eckstein 1/1 50,0 x 36,5 x 20 975498   18 31
  Endstein 1/2 25,0 x 36,5 x 20 975504   36 17

Passende Abdeckplatten:

WAND-

STÄRKE

 in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

STÜCK

je Palette

GEWICHT

ca. kg/Stück

  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5 998 084 994 567 50 13
17,5  Flache Abdeckplatte 49 x 25 x 4,0 974 620 990 835 96 13
  Pfeiler-Abdeckplatte 45 x 45 x 4,5 - 7,0 995 052 995 045 20 25

  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 994 048 994 109 48 18
 24,0  Flache Abdeckplatte 49 x 35 x 4,0 974 637 992 563 64 18

  Satteldach-Abdeckplatte 49 x 40 x 3,5 - 5,5 998 091 994 802 48 20
30,0  Flache Abdeckplatte 49 x 40 x 4,0 975 542 975 559 64 19

  Satteldach-Abdeckplatte 49 x 45 x 3,5 - 5,5 975 566 975 573 32 20
36,5  Satteldach-Abdeckplatte* 49 x 50 x 5,0 - 7,5 994 413 994 858 25 32
  Pfeiler-Abdeckplatte* 50 x 50 x 5,0 994 055 994 116 10 37

* nach Anfrage

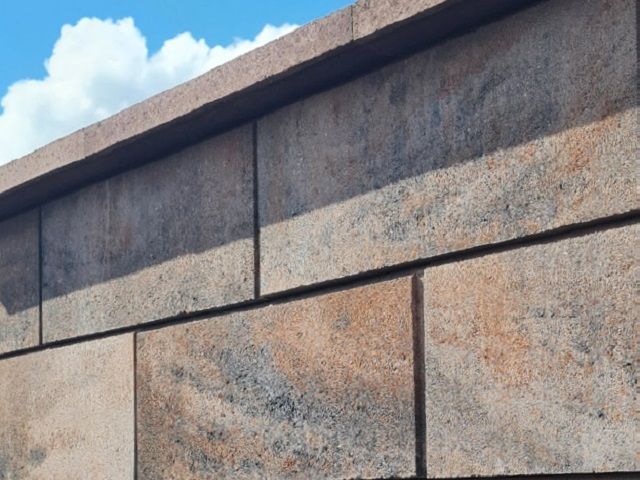

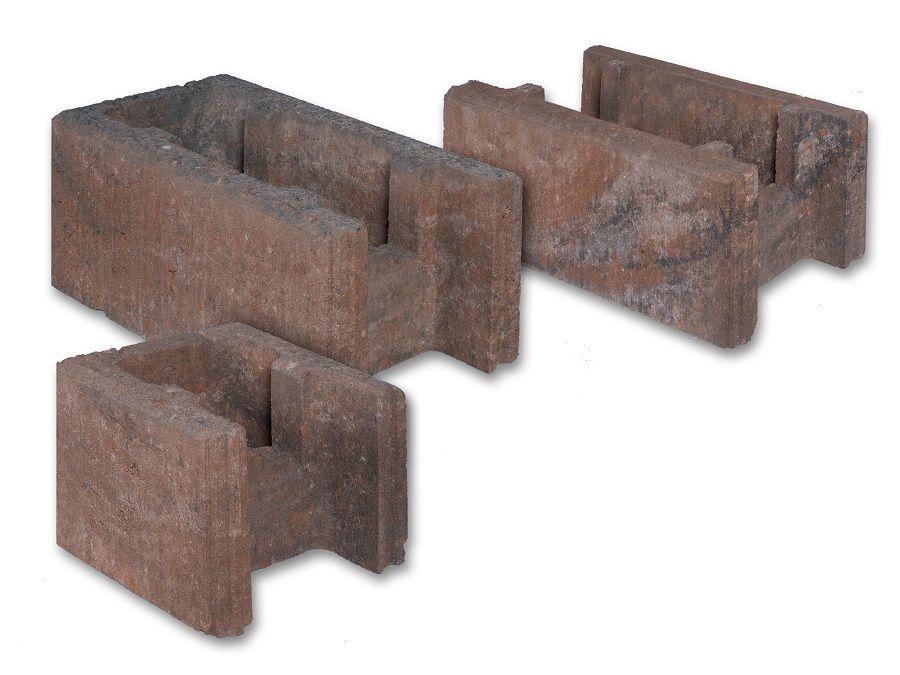

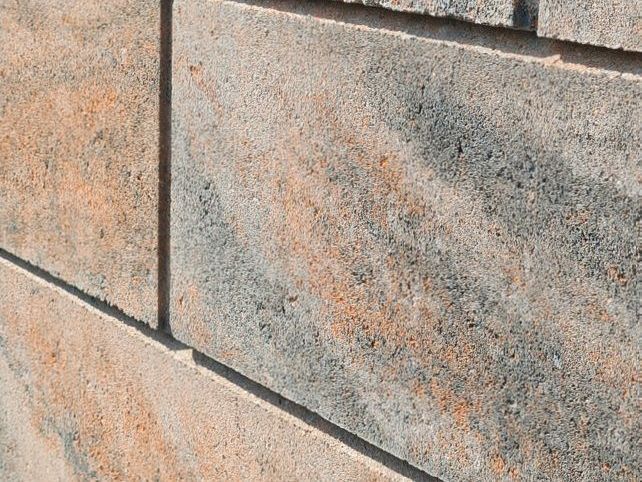

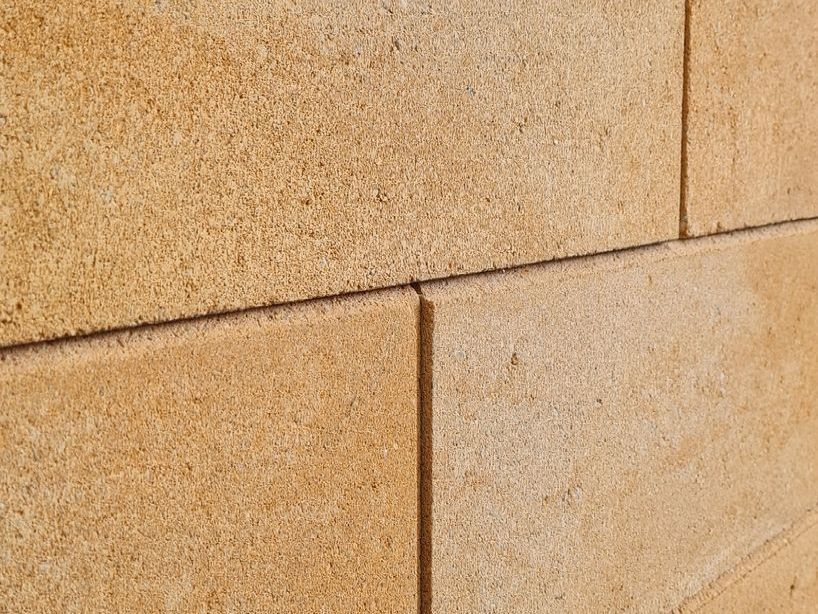

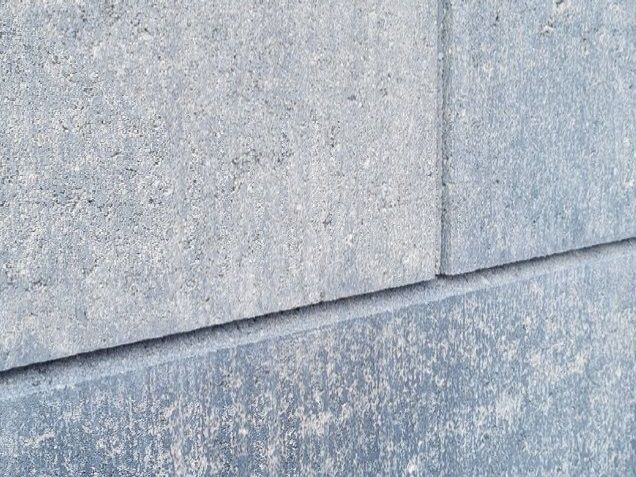

Nuancierte GZ Scha­lstei­ne

Nuancierte GZ Scha­lstei­ne in 17,5 cm und 24 cm Wand­stär­ken wer­den in fol­gen­den Ma­ßen ge­fer­tigt:

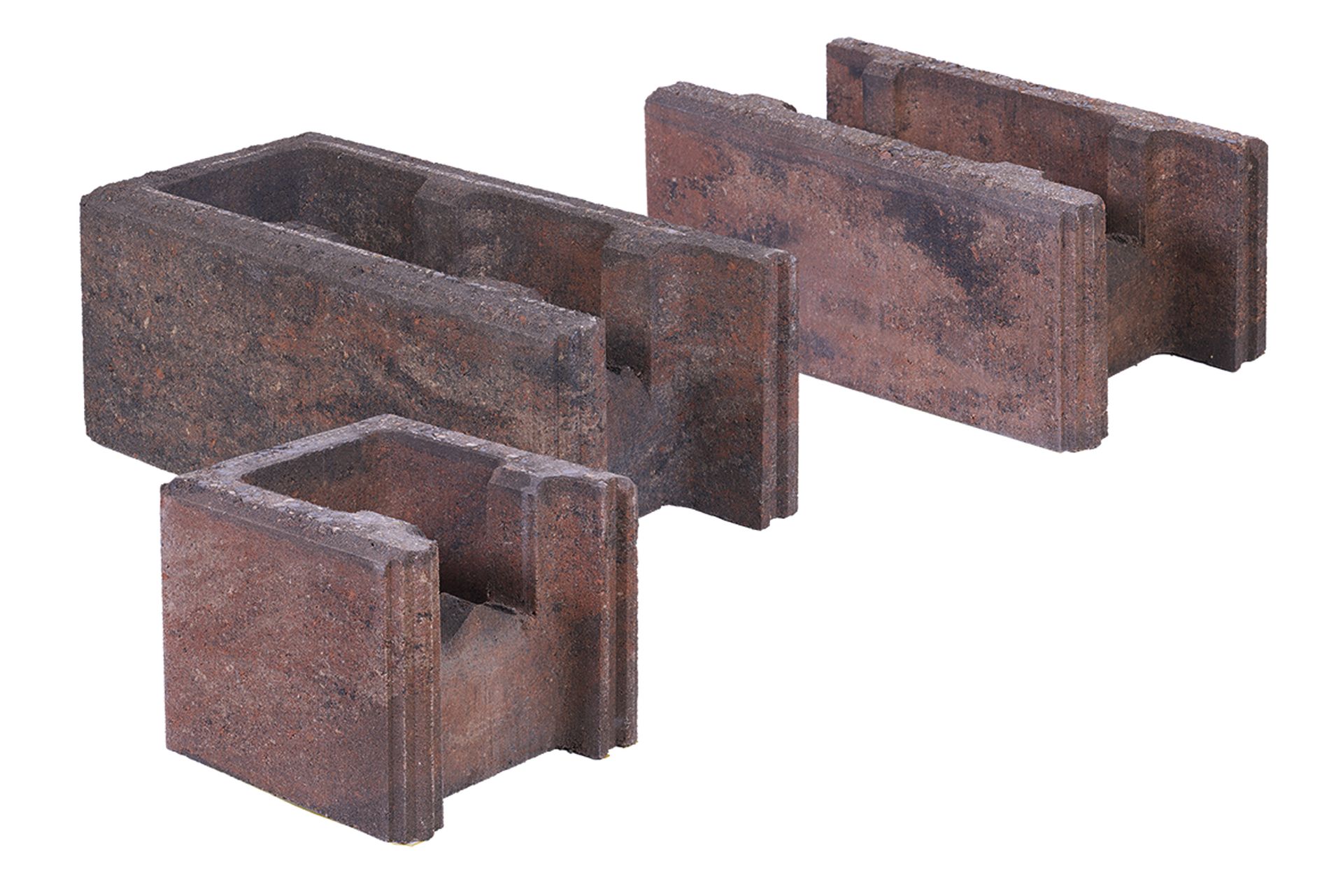

Nor­mal­stei­ne sind im For­mat 50 x 17,5 x 20 cm und 50 x 24 x 20 cm erhält­lich in den Farben "grau-anthrazit" und "bernstein". Dar­über hin­aus sind Eck- und End­stei­ne ver­füg­bar. Pas­sen­de Ab­deck­plat­ten bie­ten wir eben­falls an. Die de­tail­lier­ten Ma­ße sind der nach­ste­hen­den Ta­bel­le zu ent­neh­men.

WAND-

STÄRKE

 in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU-
ANTHRAZIT

ARTIKEL-NR

BERNSTEIN

STÜCK

je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLL-
BETON

l/m² Wand

BETON-
KERN

Breite in cm

  Normalstein 50,0 x 17,5 x 20 975 238 975 306 72 20 10 80 9
 17,5 End-/Eckstein 1/1 42,5 x 17,5 x 20 975 245 975 313 36 18
  Endstein 1/2 17,5 x 17,5 x 20 975 252 975 320 72 9

  Normalstein 50,0 x 24 x 20 975 368 975 429 60 23 10 135 15,5
 24,0  End-/Eckstein 1/1 49,0 x 24 x 20 975 375 975 436 30 25
  Endstein 1/2 24,0 x 24 x 20 975 382 975 443 60 13

Passende Abdeckplatten:

WAND-

STÄRKE

 in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

ARTIKEL-NR

BRAUN

STÜCK

je Palette

GEWICHT

ca. kg/Stück

  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5 998 084 994 567   50 13
17,5 Flache Abdeckplatte 49 x 25 x 4,0 974 620 990 835   96 13
  Pfeiler-Abdeckplatte 45 x 45 x 4,5 - 7,0 995 052 995 045   20 25

24,0 Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 994 048 994 109 994 161 48 18
  Flache Abdeckplatte 49 x 35 x 4,0 974 637 992 563   64 18

GZ Schalungssteine / Schalsteine, Steinhöhe 25 cm

Produktmerkmale

  • Steinhöhe 25 cm
  • Schalsteine 17,5 cm und 24 cm Wandstärke
  • Steinbedarf: 8 Stück/m²
  • ebene, glatte Sichtfläche
  • umlaufende Fase und Nut
  • End- und Ecksteine lieferbar
  • Aussparungen für Bewehrung
  • planparallele Fertigung
  • geschliffene Steinunterseite
  • optimale Maßgenauigkeit
  • Normalstein
  • Eckstein
  • Endstein

Technische Daten, Maße

GZ Schal­stei­ne in Stein­hö­he 25 cm zeich­nen sich durch fol­gen­de Ma­ße aus:

Nor­mal­stei­ne sind im For­mat 50 x 17,5 x 25 cm und 50 x 24 x 25 cm in den Far­ben "grau" und "an­thra­zit" er­hält­lich. Dar­über hin­aus sind Eck- und End­stei­ne ver­füg­bar. Pas­sen­de Ab­deck­plat­ten bie­ten wir ebenso an. Die de­tail­lier­ten Ma­ße sind der nach­ste­hen­den Ta­bel­le zu ent­neh­men.

WAND-

STÄRKE

in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

STÜCK
je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLL-
BETON

l/m² Wand

BETON-
KERN

Breite in cm

  Normalstein 50,0 x 17,5 x 25 990 804 975 108 60 25 8 80 9
17,5  End-/Eckstein 1/1 42,5 x 17,5 x 25 990 811 975 115 36 23
  Endstein 1/2 17,5 x 17,5 x 25 990 828 975 122 72 11

  Normalstein 50,0 x 24 x 25 990 040 975 139 50 28 8 135 15,5
24,0  End-/Eckstein 1/1 49,0 x 24 x 25 990 057 971 146 30 30
  Endstein 1/2 24,0 x 24 x 25 990 064 975 153 60 16

  Normalstein 50,0 x 30 x 25 975 160   40 29
30,0  End-/Eckstein 1/1 50,0 x 30 x 25 975 177   24 34
  Endstein 1/2 25,5 x 30 x 25 975 184   48 19

Passende Abdeckplatten:

WAND-

STÄRKE

in cm

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR

GRAU

ARTIKEL-NR

ANTHRAZIT

STÜCK
je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLL-
BETON

l/m² Wand

BETON-
KERN

Breite in cm

  Satteldach-Abdeckplatte 49 x 25 x 3,5 - 5,5 998 084 994 567 50 13
17,5  Flache Abdeckplatte 49 x 25 x 4,0 974 620 990 835 96 13
  Pfeiler-Abdeckplatte 45 x 45 x 4,5-7,0 995 052 995 045 20 25

  Satteldach-Abdeckplatte 49 x 35 x 3,5 - 5,5 994 048 994 109 48 18
 24,0  Flache Abdeckplatte 49 x 35 x 4,0 974 637 992 563 64 18

30,0  Satteldach-Abdeckplatte  49 x 40 x 3,5 - 5,5  998 091  994 802 48 20

GZ PLANSchalungsstein für den Schwimmbad-Bau

Un­be­grenz­tes Schwim­men in Ih­rem ei­ge­nen Pool ge­nie­ßen

Schalungssteine für Schwimmbad

Nach gründ­li­cher Schwimm­bad-Pla­nung inkl. der er­for­der­li­chen In­stal­la­tio­nen (Zu- u. Ab­fluss­roh­re, Strom, Fil­ter­an­la­ge) kommt als nächs­tes der Bau­gru­ben­aus­hub, an­schlie­ßend dann das Ein­scha­len, Ar­mie­ren und Be­to­nie­ren der Bo­den­plat­te. Aus der mit Bau­stahl­mat­ten be­wehr­ten Bo­den­plat­te las­sen Sie ei­ne An­schluss­be­weh­rung von ca. 40 cm her­aus­ra­gen.

Die Be­cken­wän­de des Pools wer­den dann mit GZ-Scha­l­stei­nen er­rich­tet. Auf Seite 2 des Pros­pekts sind das Ver­set­zen und Ver­fül­len mit Be­ton so­wie emp­foh­le­ne Ab­dich­tun­gen aus­führ­lich be­schrie­ben.

Das Ver­put­zen der Pool-In­nen­wän­de er­folgt mit ei­nem was­ser­fes­ten Putz. Ab­schlie­ßend wird das Be­cken mit ei­ner Schwimm­bad­fo­lie aus­ge­legt. Das Ab­dich­ten der Folie fällt um­so leich­ter, je we­ni­ger Schnitt­kan­ten und Stö­ße die Fo­lie hat.

Die Au­ßen­wän­de wer­den mit ei­ner Bi­tu­men­dick­be­schich­tung ab­ge­dich­tet. An­schlie­ßend wer­den die­se evtl. noch ge­dämmt und mit ei­ner Nop­pen­bahn ge­schützt.

Wenn auch die Sa­ni­tär­ins­tal­la­tion mit al­len Zu- und Ab­fluss­roh­ren durch­ge­führt wur­de, emp­feh­len wir beim Auf­fül­len der Gru­be die Rohr­lei­tun­gen zu schüt­zen, indem die­se zu­nächst mit Sand oder fei­nem Kies ab­ge­deckt wer­den. Da­nach er­folgt das la­gen­wei­se auf­fül­len der Gru­be mit Er­de und an­schlie­ßen­dem Ver­dich­ten. Ist das Schwimm­bad so­weit fer­tig, wird noch das Pool-Zu­be­hör mon­tiert und der Bo­den­be­lag um den Pool ver­legt.

GZ Schalungssteine für Schwimmbad

Produktmerkmale

  • Wandstärke: 24 cm
  • Schalsteine Steinhöhe: 25 cm
  • Steinbedarf: nur 8 Stück/m²
  • ebene, glatte Sichtfläche
  • ohne Fase
  • End- und Ecksteine lieferbar
  • Aussparungen für Bewehrung
  • geschliffene Steinober-
    und -unterseite

Technische Daten, Maße

PRODUKT

ABMESSUNG

L x B x H

in cm

ARTIKEL-NR FARBE

STÜCK

je Palette

GEWICHT

ca. kg/Stück

STÜCK

je m²

FÜLL-
BETON

l/m² Wand

BETON-
KERN

Breite in cm

Normalstein

50,0 x 24 x 25 972 558  grau 50 28 8 140 16

End-/Eckstein 1/1

49,0 x 24 x 25 972 565 grau 30 30

Endstein 1/2

24,0 x 24 x 25 972 572 grau 60 16

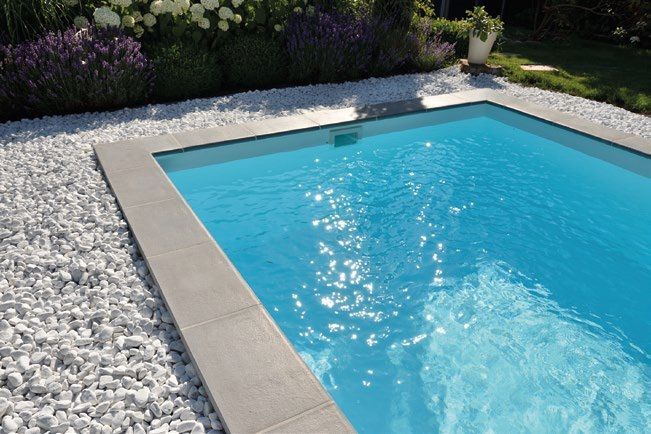

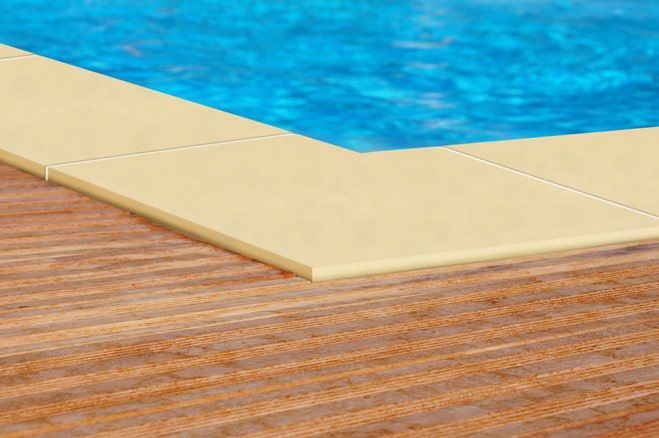

GZ-Beckenrandstein

Mit dem GZ-Becken­rand­stein schaf­fen Sie ein Ur­laubs­am­biente im ei­ge­nen Gar­ten. Ein Becken­rand­stein mit zwei at­trak­ti­ven For­ma­ten und in zwei Far­ben mit der je­weils da­zu pas­sen­den Ter­ras­sen-An­schluss­plat­te ste­hen zur Wahl.


PRODUKT

ABMESSUNG

L x B x H

ARTIKEL-NR FARBE

STÜCK

je Palette

GEWICHT

ca. kg/Stück

Pool-Randplatte

50 x 31 x 3,2 972 657  grau 30 12

Pool-Eckplatte

50 x 31 x 3,2 972 664 grau   16

Terrassenplatte

50 x 50 x 3,2 972 671 grau 42 18

Pool-Randplatte

75 x 31 x 3,5 972 602 champagne 30 22
Pool-Eckplatte 50 x 31 x 3,5 972 619 champagne   18
Terrassenplatte 50 x 50 x 3,5 972 626 champagne 42 20
Flex-Kleber   972 633     25
Fugenmörtel   972 640     25

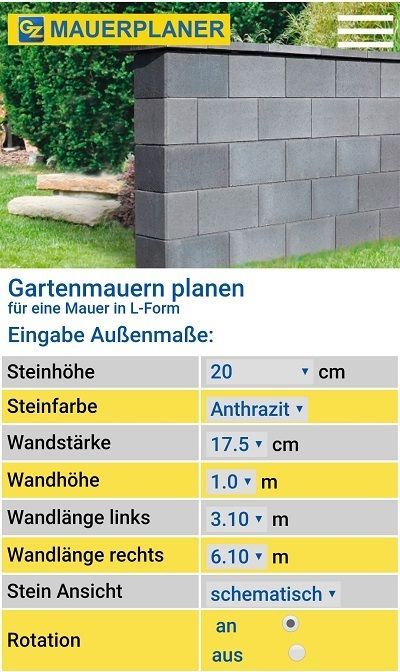

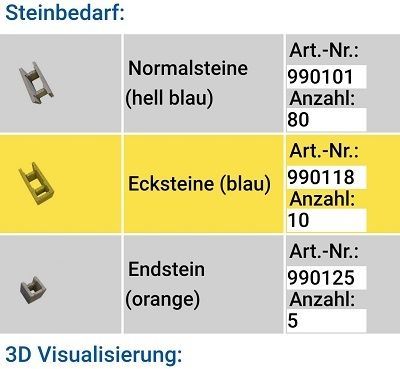

Mauerplaner inkl. Rechner Steinbedarf

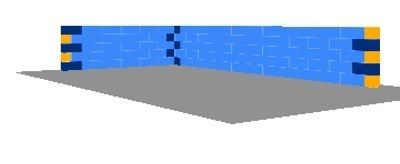

Hier kön­nen Sie Ihren Stein­be­darf für eine Mauer aus GZ Schalungs­steinen / Schal­stei­nen be­rech­nen las­sen. Außer­dem wird Ihnen die Mauer in 3D vi­sua­li­siert. Wählen Sie ein­fach die ge­wünsch­te Form, Farbe, Wand­stär­ke, Hö­he, Länge aus. Der Stein­be­darf wird daraus auto­ma­tisch be­rech­net und an­ge­zeigt. Die 3D-Vi­sua­li­sie­rung wird Ih­nen gleich­zei­tig in ei­ner na­tur­na­hen und in ei­ner sche­ma­ti­schen Dar­stel­lung an­ge­zeigt. Im Bild an­bei ist die sche­ma­ti­sche Dar­stel­lung aus­ge­wählt.

Mauerplaner
Mauerplaner

zum Mauerplaner

Mauerstatik

Hier erhalten Sie Be­wehrungs­vor­schlägen laut Muster­statik für Mau­ern aus GZ Schalungs­steinen / Schal­stei­nen.

Anleitung Maueraufbau

zur Mauerstatik

Anleitung Maueraufbau

Hier erhalten Sie zu Tipps zum Auf­bau von Mauern aus GZ Schalungs­stei­nen (inkl. Stützmauern).


zur Anleitung Maueraufbau

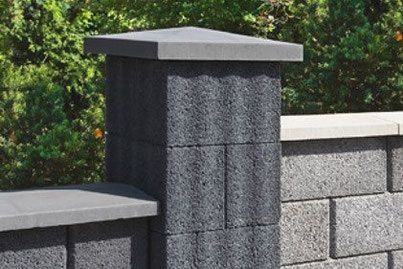

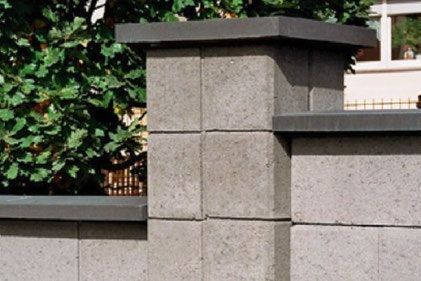

Pfleiler

Qua­dra­ti­sche Pfei­ler von 35 x 35 cm kön­nen aus 4 Stück 17,5-er End­stei­nen er­stellt wer­den.

Die Be­weh­rungs­füh­rung von der Mau­er zum Pfei­ler ist durch Ein­schnei­den von Schlit­zen in den End­stein mög­lich.

Der An­schluss der Mau­er an ei­nen Pfei­ler er­folgt mit Eck- und End­stei­nen im Wech­sel je La­ge.

Zur Ab­de­ckung des Pfei­lers sind Spitz­dach-Pfei­ler­ab­de­ckun­gen im For­mat 45 x 45 cm erhält­lich.


Abdeckplatten

Zur Ab­de­ckung von Mau­ern kön­nen auf die je­wei­li­ge Wand­stär­ke ab­ge­stimm­te Fla­che- oder Sat­tel­dach-Ab­deck­plat­ten ge­lie­fert wer­den.

zu Abdeckplatten

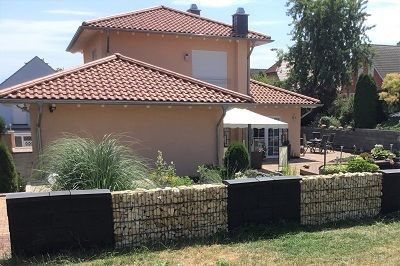

GZ Gabionen mit GZ Schalungssteinen

GZ Gabionen mit GZ Schalungssteinen
GZ Gabionen mit GZ Schalungssteinen

zu Gabionen

Projektbeispiele


Projektbeispiele

Prospekt-Download

Hier er­hal­ten Sie den Ge­samt­pro­spekt zu den GZ Scha­lungs­stei­nen.

GZ-Schalungsstein-Katalog

Kontaktanfrage

Neh­men Sie ein­fach Kon­takt mit uns auf. Wir hel­fen ger­ne wei­ter und be­ra­ten Sie in al­len Fra­gen und Pro­duk­ten.
Mel­den Sie sich kom­for­ta­bel über un­ser An­fra­ge­for­mu­lar oder ru­fen Sie uns an un­ter +49 2652-808-27.

Anfrageformular
